昨天刚帮隔壁车间收拾完烂摊子。高速轴断了，停产十二个小时，一帮小伙子蹲在边上抽烟，眉头皱得能夹死蚊子。有人说就是最近订单多，负荷超了，换根新的顶上去先干活。老主任摇头，说换了这次还有下次，不找出根儿，以后还得停。啥根儿？得看金相。
断轴的病根，肉眼根本看不见
断口黑乎乎的，拿放大镜看也就看到凹凸不平，你能说出为啥断吗？没人能。做机械这行，最怕的就是这种“莫名其妙”的损坏，你不改根源，下一根照样断，说不定还出安全事故。有人说探伤啊，探伤能扫出内部有没有大裂，可扫不出来晶粒长错了地方啊。
很多时候，钢材成分合格、硬度合格、尺寸合格，可就是用不住，问题全出在肉眼看不见的内部组织上。要摸清楚这个问题，绕不开金相分析。

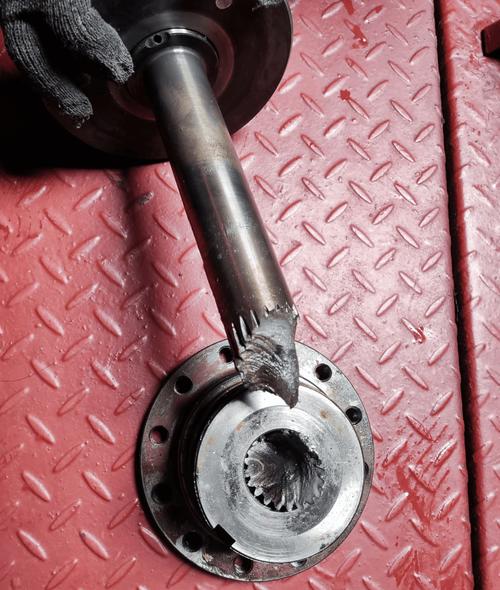

车间停机状态下断裂的传动轴实拍
金相分析，就是给钢材做病理切片
说出来你可能不信，流程说穿了一点都不玄。从断轴上切下指甲盖大一小块，夹好，一遍一遍磨。从粗砂纸换细砂纸，磨到划痕都统一方向，再换抛光布抛，抛到镜面一样，连你头发丝都能照清楚。然后呢？拿腐蚀液点一下，几秒钟冲干净，不同的组织就显色了，往显微镜下一放，啥毛病都露出来。
说白了，晶粒大小和分布直接决定了钢材的强度韧性，差一点都不行。我刚学徒的时候，磨样磨得手发抖，磨一下午都磨不合格，要么有划痕要么抛不平，现在闭着眼都能磨出合格样。这也是手上的功夫，饿不死的手艺。
光学显微镜下的中碳钢金相组织图
这次我们把样放进去一看，哦，晶界上整整齐齐铺了一层脆硬的网状渗碳体，就是热处理退火的时候降温慢了，这玩意儿析出来了。好好的一块钢，就像被这层脆网给切成了一块一块的，受力稍微大一点，顺着网就裂开了。成分对得很，硬度也合格，就是组织不对，全白搭。找到问题，改个降温工艺，新做的轴用到现在，大半年了，一点事儿没有。
很多厂子都跳过这一步，吃了大亏
很多厂子都跳过这一步，吃了大亏
说实话，现在很多工厂都嫌金相麻烦，又费时间又要专人，出了问题先换件，不行再换供应商，就是不愿意花半天做个分析。
我之前接触过一个做起重设备的厂子，半年断了四根吊臂轴，换了三家供应商都没用，最后托人找过来做金相，一查才知道，是锻造的时候温度没控制好，晶粒过分长大，整根轴的韧性掉了一半，当然容易断。改了锻造温度，之后再也没断过。算算，四根轴加停产损失，小几十万出去了，做个金相才几千块，你说这账咋算的？
有人说，现在不是有超声探伤、CT扫描了吗？为啥还要磨样看金相？实话实说，无损探伤能查出大的裂纹和气孔，可查不出晶界析出了什么，查不出晶粒是不是长太大，就像CT能看到体内长了东西，但是只有病理切片才能确定到底是什么问题，该怎么治，一个道理。
现在很多厂子都追求全自动化，什么都要机器出结果，可偏偏金相这一步，很多时候还得靠有经验的人眼辨。机器能数晶粒大小，可碰到那种混杂了多种缺陷的样，还是老师傅一眼就能揪出核心问题。
你要是路过工厂的金相实验室，往里瞅一眼，大多安安静静的，戴眼镜的师傅盯着显微镜，手里慢慢转着样，没人吵吵闹闹。可就是这安静的一眼，能帮整个生产省下不知道多少冤枉钱，少踩不知道多大的坑。
