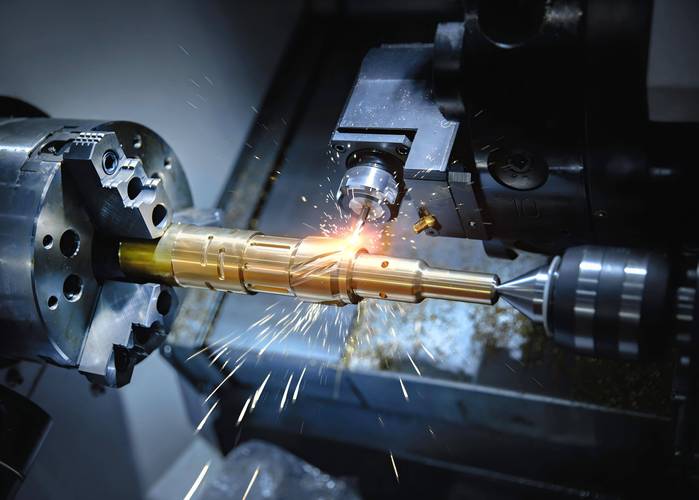

上周三下午刚换好磨头的铣床，刚啃完第三块合金料，操作的张师傅就把手里的卡尺往工作台上一砸，骂了句娘。
为啥？
刚传过来的加工图，孔位公差给了0.02，可图上连个倒角标注都没写——这要是按图磨完，零件往装配线上一装，卡簧槽能把密封圈割得稀烂。
很多人对CAD的误会，从把它当高级画图板开始

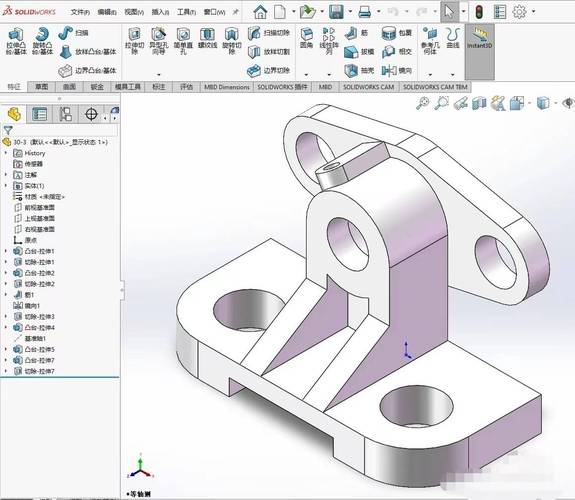

刚进岗的小孩第一天来，盯着屏幕上的线条说，这软件不就是个带尺寸标注的画图工具？拉个矩形输个数字就完事，比在草稿纸上画图快多了。
快是快。
可他不知道，那些点一下就出来的线条背后，藏着多少车间踩过的坑。比如你画个轴，顺手给个R0.5的圆角，你知道这意味着啥？意味着磨床师傅得换细粒度砂轮，来回走三刀才能蹭出这个弧度；要是图上标个R3，人家直接粗磨完就转下一道工序，光这一个参数差，单台零件的加工成本能差出去小半顿饭钱。
别觉得这是吹毛求疵。我刚当设计那会，图省事把安装孔的沉头深度标错了0.5，车间按图铣完，螺丝拧进去差两圈，最后整批零件拉回来返工，卸了三卡车的铁屑，我蹲在废料堆旁边吃了三天盒饭赔罪。现在我画CAD，每根线拉出去，脑子里自动过一遍：这地方车间的设备能不能碰到？刀具够不够长？加工完好不好去毛刺？真不是矫情，是被骂出来的条件反射。
CAD不是把图从纸上挪到屏幕上，是给整条产线递通关文牒
你以为画完点个导出就完事？早着呢。
从你在屏幕上定下第一个点的位置开始，后面接的是一长串看不见的流程：工艺岗的人要从你画的图里拆出来每道工序要留多少加工余量，采购岗的人要按你标的材料牌号去算要进多少料，质检岗的人要按你标的公差去做检测量具，甚至后面设备的日常维护，都得对着你画的图去拆哪个零件坏了要换。
之前有个刚跳槽来的设计师，图里画的观察窗盖板，四个安装角的位置随手标了个45度倒角，他觉得线条顺，看着舒服。结果呢？装配的时候，这个带倒角的角刚好挡了设备上的润滑油管，最后现场装的时候，工人得拿角磨机把那四个角磨掉一块才能塞进去，磨出来的铁屑掉在设备导轨里，没清干净，跑了一周导轨就拉了沟。
你看，就这么随手一笔，后面多少人跟着擦屁股。
很多人说现在AI都能自动生成CAD图了，要设计师干啥？我上次对着AI生成的某设备底座图看了十分钟，那图上把所有螺栓孔的位置都标得整整齐齐，就是底座上和地面接触的那面，连个吊装用的工艺孔都没留。合着这两吨重的底座，你打算让工人徒手抬到安装位置？真当人人都有三头六臂啊。说白了，CAD从来不是个用来画漂亮图的软件，它是你和车间、工艺、采购、装配所有岗位打照面的第一份说明书。你写得含糊，后面所有人就得替你补窟窿。
画CAD最忌的，是对着屏幕想当然
我带过的徒弟，最开始总喜欢在办公室里关着门画一天图，门都不出去。等图拿下来加工，十张图有八张要改。
为啥？
他画的零件，壁厚均匀得像个标准乒乓球，可他忘了，铸铁件冷却的时候厚的地方和薄的地方收缩率不一样，这么画出来的零件，浇完铸出来变形量能有一两个毫米，根本装不上。后来我逼他每天下午抽一个小时，揣个笔记本去车间转，看工人怎么装夹零件，看刀具走的时候哪块地方够不着，看哪个位置的零件工人拆的时候要费半天劲。转了俩月，他画的图返工率直接降了七成。
说实话，现在网上铺天盖地的教程，教你怎么用快捷键提速，怎么导出的图排版好看，可没人告诉你，你画的每一条线，最后都是要落在铁屑堆里的。你画的那个位置的孔，工人拧螺丝的时候手能不能伸进去？你留的那个退刀槽，宽度够不够塞下卡尺的测量头？这些东西，你对着屏幕抠破头也想不明白，得去现场摸，去看，去听张师傅他们骂街。
真的。
上次有个刚毕业的小孩跟我吐槽，说他画的图被工艺岗打回来三次，说他的设计不符合加工逻辑。他委屈得不行，说书上的结构就是这么画的。我给他指了指车间墙上贴的那张旧图纸，那是老设备的图，上面密密麻麻全是红笔改的痕迹，每一笔都是车间实际加工的时候改出来的，没有一笔是书上抄来的。
CAD这东西，用久了你就知道，你不是在当画家，你是在给后面所有干活的人铺路。你铺得平，大家干得顺，零件装上去能跑十年不晃。你铺得歪，今天卡个密封圈，明天磨个导轨，后天工人拧螺丝拧得满手油，最后锅还是要你背。
