不是画图，是在电脑里“捏”个零件先摔打

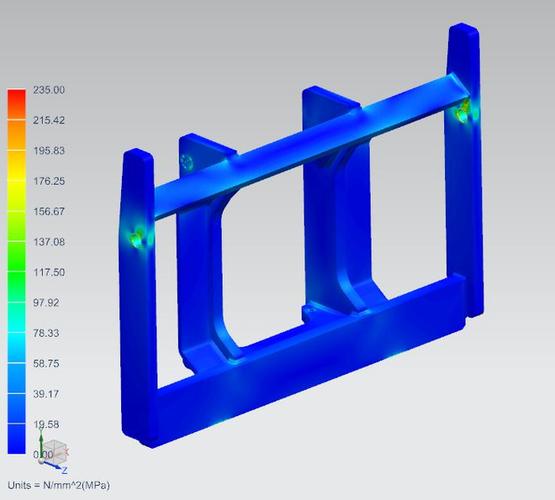

很多人刚听到CAE这三个字母，第一反应就是和CAD差不多，都是坐在办公室对着电脑画零件图。 真不是。 CAD是把零件的形状画出来，方的是方的，圆的是圆的，尺寸标得明明白白。CAE不一样——你画完形状，得给它加上真实的受力：抬着重物的时候哪个位置先弯，长期拉货的时候哪个地方会攒疲劳裂纹，跑在坑坑洼洼的工地路上被颠得狠了，会不会断成两截。 说白了，就是在电脑里先做个一模一样的零件，把所有现实里可能遇到的摔打、过载、长期磨损都提前演一遍，等所有可能坏的地方都试完了，再拿到现实里加工。 我刚接触这玩意的时候，还在心里犯嘀咕：这破软件算的数，能比我拿扳手敲出来的准？ 结果第一次用就被打脸。那时候我们做重型叉车的叉臂，按老经验算的厚度，拉去疲劳试验台，三次就裂在连接车架的位置。后来把模型输到CAE里一跑，才发现那个位置的应力比我们之前估的高了快一倍，只要在侧面加个小小的三角加强筋，就能把应力降到安全范围。 当时我盯着屏幕上红得发烫的应力云图，半天没说话。
以前的试错成本，真的能把人逼疯

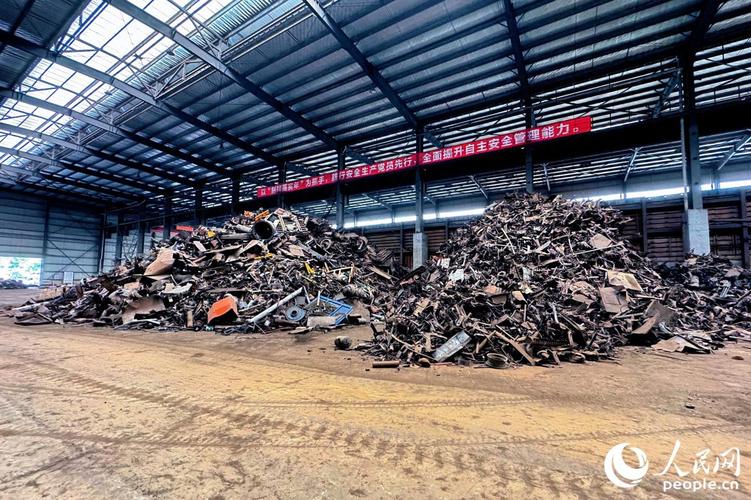

在没有这个东西的年代，做重型零件的试错，说起来都是泪。 那时候所有的尺寸全靠老师傅的手感。壁厚做多少，螺栓选多大，倒角开多大，全是”干了几十年，觉得这个厚度够扛了”的经验值。直接开料，铣出来，拉到试验台压。压断了怎么办？回去加厚两毫米，再做一个，再压。 有时候一个零件来回改三四次，光材料钱就够给车间发小半个月的奖金。 最磨人的根本不是钱。是你根本找不到问题的根源。没有仿真的年代，你甚至都不知道自己该在哪个位置找问题。我之前见过一个干了三十年的老钳工，为了找一个起重机吊钩的裂纹原因，把裂的钩子切了二十多片，拿放大镜对着金相看了整整一周，最后也没说清到底是哪个环节出的问题。谁能想到，是钩子内侧一个不起眼的倒角位置，长期受力攒的疲劳裂纹——之前做试验的时候，所有人都盯着吊钩最粗的受力杆，根本没注意到那个小位置的应力早就超了。 换做现在，只要把模型输进去跑十分钟，那个位置的应力值明明白白摆在屏幕上，哪用得着费那个劲切钢片看金相？
别被软件界面唬住，核心还是车间的手感

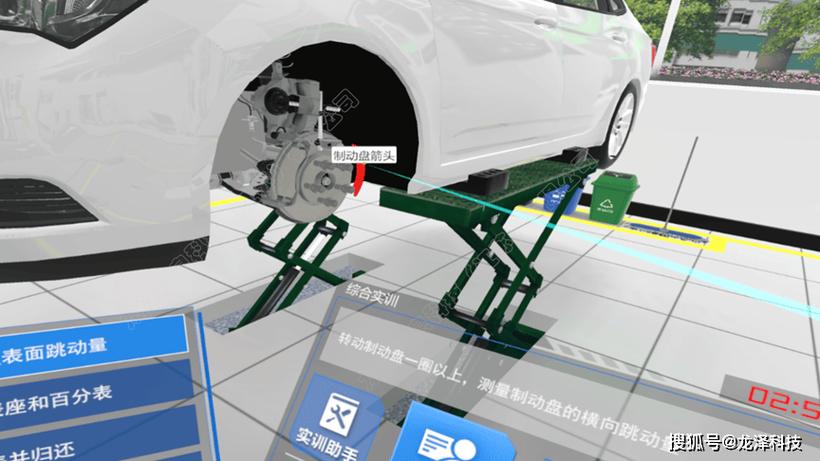

不过话说回来，现在太多人把CAE当成了坐在办公室里点鼠标的魔法。 上次就有个刚毕业的小孩，抱着电脑给我看他算的叉车底盘结果，说整个底盘的最大应力远低于材料的屈服强度，随便造都不会坏。我拿笔在图上圈了个减震垫的安装座，问他，你设置边界条件的时候，有没有考虑实际跑工地的时候，压到个半米高的大石头，给那个位置的瞬时冲击力？ 他愣了。说软件教程里说，这个位置设置成固定约束就行。 当时我就把他骂了一顿。脱离了车间真实工况的仿真，全是自欺欺人的数字游戏。 CAE从来不是什么高高在上的高科技。你要是连零件装在哪、每天要扛多大的力、跑的路是平整的柏油路还是满是碎石的工地、甚至连接螺栓预紧力拧到多少牛米都没概念，就算你把网格划到能看见金属原子的精度，算出来的结果也和拍脑袋猜的没区别。 真正靠谱的仿真结果，从来不是对着教程套参数套出来的。是你先在车间里摸过那个零件，知道它每天要遭什么样的罪，再把这些真实的工况输到软件里，算出来的数才有用。上次我们改叉臂的加强筋位置，软件算出来的最优安装点，正好是之前老师傅凭经验觉得容易裂的地方。两边一对上，那心里就踏实了。 不是软件比人厉害。 是软件把人摸了几十年、说不清楚的那种”这个位置好像不太行”的直觉，变成了能看见的数字而已。
