车间里的“虚拟试错”：CAE到底能帮我们省多少事

以前做结构，全靠经验蒙

那时候哪有什么提前算的说法，复杂受力的零件，手算只能算个大概，剩下全靠老师傅经验拍板。经验对了，一次成。经验偏一点，废料堆就多几块几十公斤的废铁。我刚入行的时候，车间废料堆比人还高，堆的全是试错成本。你摸那些断口，冰凉的裂纹上还留着应力撕裂的纹路，哪一块都是真金白银烧出来的。

CAE就是给零件做提前“体检”

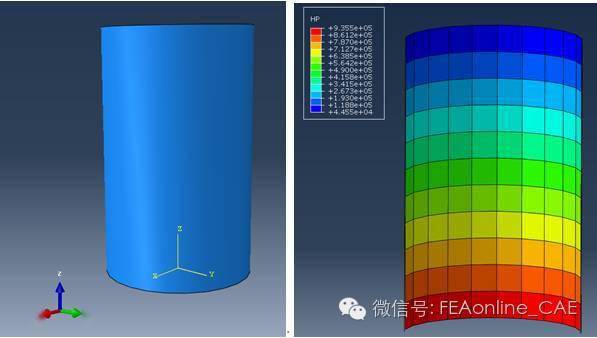

后来有了这东西，玩法完全变了。不用急着开模，不用急着切料。你把零件的形状、用什么材料、实际受多大的力，甚至工作环境的温度都输进电脑，它就能帮你把整个零件的受力变形全算出来。哪里应力集中，哪里变形会超出公差，一眼就能看到。刚才说的那三块报废支架，昨天我带着实习生重新算了下，根本不是厚度不够的问题，是拐角的圆角做小了，所有力都挤在那一小块，不加厚，把圆角放大一毫米，应力直接降了三成还多，重量还轻了一点。

以前我们要试个三五次才能摸准的参数，现在两三天就能在电脑上试几十次，把大部分错都犯在电脑里，不用真刀真枪开模干。这不就是省下来的钱，省下来的时间么。

别神化，它只是工具不是神仙

不过话说回来，我见过太多人把这玩意吹得太神，说什么以后设计师都不用下车间，对着电脑就能出产品。扯。我上个月就见一个小伙子，拿着仿真结果直接开模，做出来装车不到一周就裂了。查来查去，原来他用的材料参数是标准库的，实际我们用的铸件因为铸造工艺的问题，强度比标准值低了一截，他没调参数，结果当然不对。还有实际工况里的震动、反复加载的疲劳，很多时候你不能全按理想条件算，那结果自然偏。

说实话，干现场干久了就明白，CAE最厉害的地方，不是帮你百分百做对，是帮你把那些一眼能看出来的错提前筛掉，把原来要堆半人高的废料，减少到寥寥几块甚至一块都不用。对我们这种天天跟成本进度死磕的人来说，这就够了。很多小厂子觉得这是大公司才用得起的高大上玩意，舍不得投入，其实算一笔账就明白，你错一次改模的钱，都够用上好几年了。实习生今天算完结果，眼睛一下就亮了，原来问题在这啊。我跟他说，以后开模前先算一遍，别等废料出来了再蹲那哭。就这么简单。
