上周我在车间转角抽烟，撞见新来的大学生蹲在废料堆旁边叹气。堆在他脚边的是三块裂了口的试模钢板，每一块都按他画的CAD图线切割出来，每一块压弯的时候都在同一个位置裂得干脆。
他挠着头问我，为啥尺寸分毫不差，就是出问题？我给他指了指电脑里那个他还没打开过的仿真软件——你没试过用有限元分析先算一遍吗？
别拿仿真当玄学，它就是替你砸钱的替死鬼
早个几十年，不管是设计模具还是结构件，全靠经验加试错。画好图加工出试件，加载、破坏、测数据、改设计，再做新试件，循环往复。一块厚板材大几千，开一次机大半天，改三五次小半个月就没了，钱花了一堆，工期拖得老板跳脚。
有限元这东西说穿了一点不玄乎。你要算一块钢板折弯的时候哪里会断，就把这块钢板虚拟切成成千上万的小方块，每个小方块单独算受力、变形、应力，最后把所有小块的结果拼起来，你就能看到整块钢板哪里应力最大，哪里会先裂开。
说白了就像切西瓜，你想知道哪部分甜，切一小块尝一口就有数，把所有小块的甜度拼起来，整个西瓜哪甜哪不甜就一目了然。

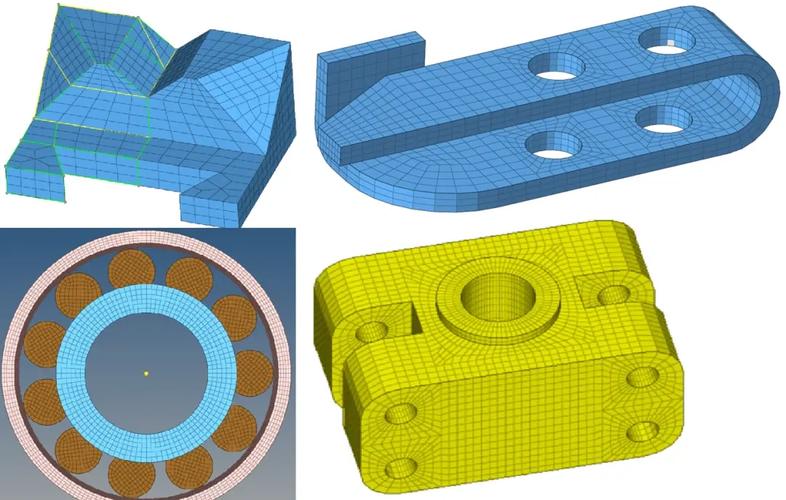

机械零件有限元网格划分示意图
干现场的，最容易踩这几个坑
干现场的，最容易踩这几个坑
我见太多刚接触的人踩坑，说两个最常见的。
第一个，就是死命把网格画得超细。说这样结果准。其实真没必要，应力集中的关键部位细化就行，边角无关紧要的地方，网格粗一倍结果差不了百分之一，但是计算时间能省一大半。我见过小孩对着一个小零件算两天，我帮他改了网格，半小时出结果，误差不到百分之二。傻不傻。
第二个，边界条件瞎给。什么叫边界条件？就是你这个零件实际怎么装夹、怎么受力，很多人图省事，直接把接触面设成完全固定，那算出来的结果能对？就像你算折弯机的压板，实际干活的时候压板本身还有弹性，还有间隙，你给设成死固定，算出来的应力能差出好几倍，拿着这个结果做零件，不断才怪。
第三个，就是完全迷信结果。说实话，有限元算出来的结果，是理想状态下的。实际材料有杂质，加工有残余应力，装配还有公差，这些它都没法100%给你模拟出来。我见过刚毕业的小孩拿着仿真结果跟干了三十年的老师傅拍桌子，说老师傅的经验错了，结果试件压坏，脸肿得跟发面馒头似的。它就是个工具，替你筛掉明显错的方案，不是给你开上帝视角。
它真的能改变什么
我前两年帮人改起重设备的挂钩，原来用不到半年就断，换了好几种材料都不行，厂家急得团团转。我拿过来先画了模，跑了一遍有限元，一下子就看出来问题——挂钩拐弯的地方圆角做太小了，应力全堆在那，跟人长了个结节一样，一拉就断。
改大圆角再跑一遍，最大应力直接降了快一半，加工出来一个，用到现在快三年了，一点事没有。搁以前，改圆角得做三四个试件，花好几万，等大半个月，现在坐在电脑一下午就出结果，成本差了多少？
起重挂钩应力分布有限元云图
不过话说回来，这东西不是什么神丹妙药。你不可能靠它就跳过所有试错，也不可能替代在车间摸了几十年零件的手感。很多现场的微妙变化，还是得靠人手摸、眼瞅，才能发现问题。
说白了，它就是帮你少砸冤枉钱，少做无用功，把原来要砸在试件上的钱，省下来干更有用的事。没你想的那么玄乎，也没你想的那么高深，就是一个干机械的人手里，趁手的新工具罢了。
