蹭掉手机后盖的散热胶:那片指甲盖大的芯片,藏着多少你不知道的门道

上周帮朋友拆旧手机换电池,散热胶一揭开,我盯着主板上那块方方正正的黑块愣了三秒。朋友凑过来问,这就是你们常说的芯片?我说是啊。他哦了一声,伸手要去捏,被我一巴掌拍开——那玩意儿表面的细缝比他抽了三年的烟牙缝还小,沾一点手上的油脂,搞不好直接烧穿。

你攥在手里的那片“黑块”,之前根本不是黑的

很多人对芯片的第一印象就是主板上那块哑光黑的小方块,觉得它生下来就是这副冷冰冰的样子。其实真不是。

它的起点就是你家楼下工地里堆的石英砂。从石英砂里提炼出纯度足够的硅之后,要拉成一根直径接近30厘米、长达两三米的单晶硅锭,像个超大号的奶白色胡萝卜,再用金刚石线把它切成薄得能透出窗外光线的圆片——这就是大家常听的晶圆。刚切出来的晶圆是闪着银蓝色光泽的,半透明,摸上去像块打磨到极致的玻璃,根本不是黑的。

300mm单晶硅锭切割成晶圆的实拍场景
300mm单晶硅锭切割成晶圆的实拍场景

那上面刻的线路,细到什么程度?如果把晶圆上的一个最小的电子开关放大到指甲盖那么大,整个晶圆的直径得扩到差不多整个南京市主城区那么宽。这上面要刻几百亿个这样的小开关,每一个都得精准对齐,差一点都不行。

很多人觉得刻这些线路就是拿个激光笔在硅片上画。哪有那么容易。生产车间的空气洁净度比三甲医院的手术室高十万倍,人进去要穿全包的无尘服,连呼出来的气都要经过多重过滤,掉一颗比头发丝细百分之一的灰尘在晶圆上,就相当于在京沪高速上掉了半吨重的大石头,直接把整盘晶圆全废了。

真的废过。之前有个在代工厂待过的朋友说,有次车间的通风管道漏了点极细的灰尘,三批晶圆直接报废,算下来损失的钱能在南京买套带露台的大平层。我当时听完半天没说话。

这里面的材料要求有多苛刻?用来做芯片的纯硅,纯度要达到11个9——也就是在10亿个硅原子里,最多只能混进去1个杂质原子,要是不小心掺进去一粒沙子大小的杂质,整盘晶圆的性能直接掉一半。

大家总在说的“卡脖子”,卡的真的不是那台光刻机

每次聊到芯片制造,评论区总有人说,不就是缺一台最先进的光刻机嘛,砸钱买就是了。说实话,这种话听多了我都懒得解释。

光刻机确实是芯片制造里最核心的设备,但你就算把整台最先进的光刻机拆成最小的零件,整整齐齐摆到车间地上,没有配套的材料、工艺、甚至拧每个螺丝的力度把控,你照样拼不出来能稳定生产的设备。

比如涂在晶圆表面的光刻胶,很多人觉得不就是一层感光的油漆?不对,那层胶的厚度只有头发丝的几百分之一,涂的时候不能有一个气泡,感光的时候要精准到纳米级,稍微差一点,刻出来的线路就连在一起,整个芯片就成了废块。这些光刻胶的配方,是人家企业在实验室和生产线上泡了几十年摸出来的,根本不是你买几篇论文就能抄明白的。

还有那些看不见的工艺参数:涂胶的时候旋转的碗速快了0.1转,显影的时候温度高了0.5度,刻蚀的时候气体流量差了0.1%,最后出来的成品良率就能差好几个百分点。这些细碎的、没有办法写进教科书的经验,才是最磨人的部分。

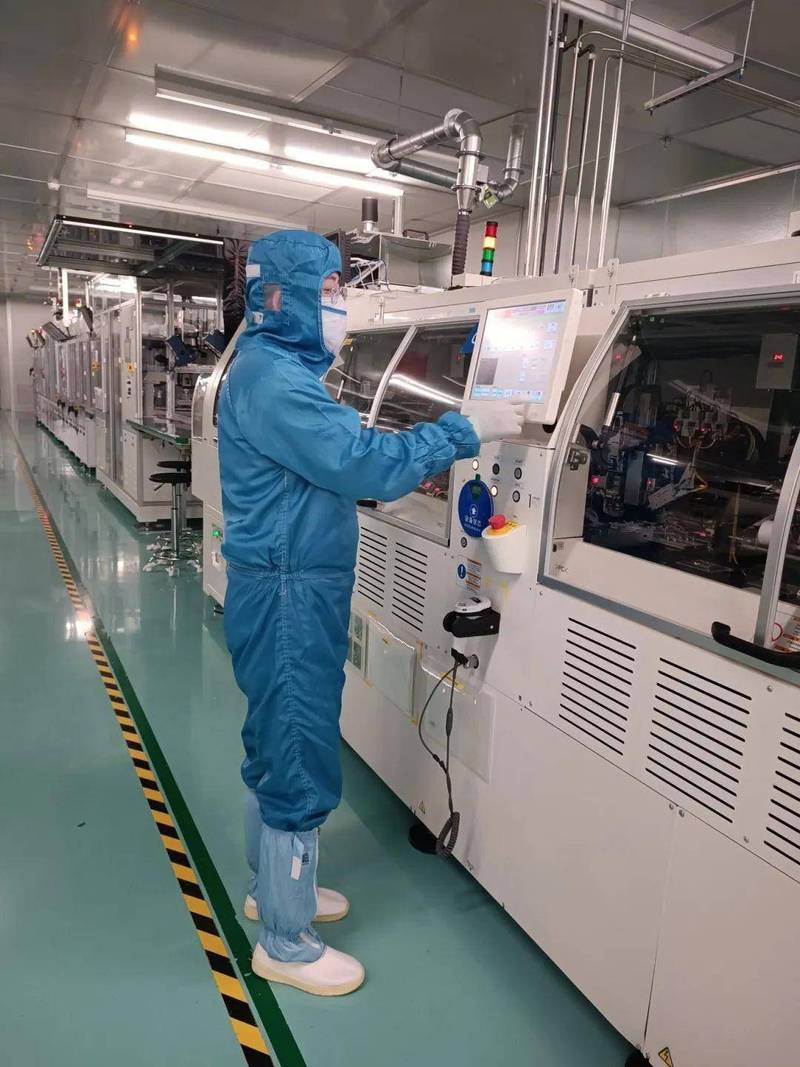

无尘车间内工程师穿全套无尘服操作晶圆传送设备
无尘车间内工程师穿全套无尘服操作晶圆传送设备

之前刷到过个短视频,博主拍着胸脯说,我们砸十年钱就能把所有芯片技术全拿下。我看完笑了笑。哪有那么容易。就像你在家学做外婆的拿手红烧肉,哪怕把所有食材、调料的分量都量得分毫不差,做出来的味道就是差一点——那些藏在火候把控、翻炒力度里的东西,是要实打实花时间熬的,急不来。

我那个代工厂的朋友说,最开始他刚进车间的时候,师傅跟他讲,做芯片不能有一点“差不多就行”的心态,差一纳米,就是天差地别。他最开始还觉得师傅太较真,直到亲眼看到一批因为0.2纳米的对齐偏差全报废的晶圆,才明白这话不是吓唬人。

你每天攥着的芯片,其实从来没被你用满过

现在买手机,大家总爱比芯片跑分,觉得分数越高,机子越好用。真不是。

我自己用了快三年的手机,芯片的跑分放到现在,可能连新出的旗舰机子的一半都不到,但我平时刷视频、写稿子、剪点短的活动片段,从来没卡过。为什么?因为大部分时候,芯片的性能根本用不上那么多。

你刷个朋友圈,回个微信,甚至看一部4K的电影,那几百亿个电子开关里,可能只有不到三分之一在干活,剩下的全在低功耗的状态下歇着。根据消费电子行业的长期测试数据,普通用户日常使用手机时,芯片的平均性能利用率不足30%。

之前有个做芯片设计的朋友跟我吐槽,说现在很多厂商做旗舰芯片,就像造一台最高时速能跑三百公里的跑车,天天在发布会上吹这个数字有多厉害,但你平时在城市里开,最多也就跑个六十,剩下的性能全是用来打广告的。我当时听完翻了个白眼,合着我之前花的那些溢价,全是为了根本用不上的最高时速买单?他哈哈笑,说不然你以为为什么现在的旗舰手机用个三四年也不会卡——本来就没把性能榨干啊。

有时候想想也挺有意思的,人类花了那么大的力气,在指甲盖大的硅片上刻了几百亿个开关,结果大部分时间,这些开关都在摸鱼。

最近两年刷网上关于芯片的言论,总觉得挺割裂的。要么就是有人拍着桌子说我们已经全赶上来了,再也不用怕别人卡脖子;要么就是有人垂头丧气,说我们永远追不上别人的脚步。

其实哪有那么极端。

就像你小时候学骑自行车,最开始上去的时候摇摇晃晃,摔两次,蹭破点皮,慢慢就能骑稳了。我们现在其实就是在从摇摇晃晃到能顺着路骑一段的阶段,中间肯定还会遇到风,遇到坑,还会摔下来,但总不能因为怕摔,就把车扔在地上不骑了对吧。

上次跟那个代工厂的朋友吃烧烤,他喝了点冰啤酒,说现在很多人对芯片的想象太悬浮了,觉得那是什么遥不可及的黑科技,其实说白了,就是人类在指甲盖大的硅片上,建了一座超级复杂的微型城市,每一条路、每一栋房子,都要按精准的尺寸摆好,差一点都不行。

风一吹。

那些花了十几年攒的工艺经验,那些在车间里熬了无数个夜调出来的参数,才是这座城市能真正立住的根。
