谁没听过芯片啊？家里路由器里有，旧笔记本拆出来的散热片下面压着，甚至你手里按了三年的充电宝里，都藏着指甲盖那么大的一小块。但真要问它到底怎么工作的，大部分人脑子里的印象，还停留在”把沙子烧一烧就成了宝贝”的玄学说法上。
你以为的“开关”，其实比细菌还小
很多人对芯片的认知，始终停留在”一堆复杂电路拼起来的板子”上，根本没概念那电路到底密到什么程度。你家里墙上的电灯开关，按一次的行程大概是一厘米，得用手指使劲按才能触发通断。但芯片上最基础的运算单元——晶体管，本质上就是个微型开关。现在这个开关的尺寸，已经能做到纳米级。你把一根头发丝的直径横向切开，大概能并排塞下几万个这种开关。

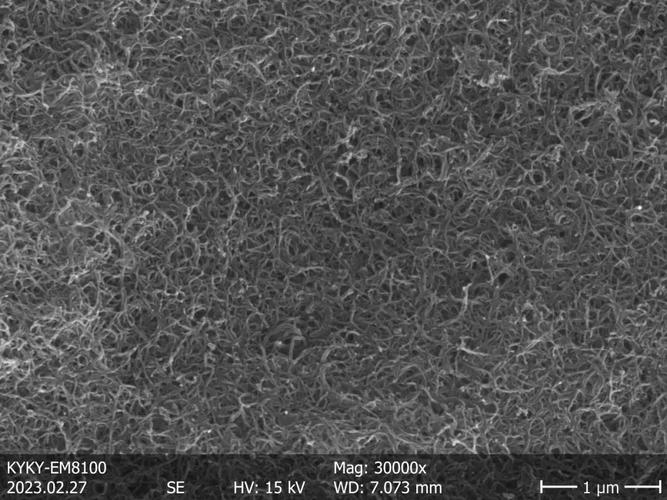

之前朋友给我看他们实验室的电镜照片，屏幕上那些整整齐齐排着的、像微缩乐高积木一样的结构，就是一个个负责通断电流的开关。没有什么魔法。你给它通个几毫伏的电，它就开，把电断了，它就关。就这么简单的动作，百亿个凑在一起，就能算出来你刷短视频时的人脸特效，能算出来导航路线的最优解，甚至能帮你把手机里的照片压缩到原来十分之一大还不糊。
我当时盯着那个电镜图看了十分钟，鸡皮疙瘩都起来了。你想啊，你每天揣在兜里的手机，运算能力比几十年前占满整层楼的大型计算机还强，靠的根本不是什么更玄的原理，就是把这些小开关，越挤越密，越做越小。
别被“沙子变芯片”的故事骗了
网上流传最广的误区，就是把芯片的生产说得太轻巧——不就是沙子提纯一下，刻个电路嘛，成本几毛钱，卖那么贵纯粹是抢钱。真不是。
沙子里的二氧化硅确实是核心原料，但你得先把它提纯到11个9的纯度，也就是99.999999999%。啥概念？就是在一吨的纯硅里，最多只能有0.1克的杂质，多一点都不行。提纯完了还要像拉糖画一样拉成单晶硅棒，直径差不多300毫米，再切成薄得像薯片一样的晶圆，薄到拿在手里对着光能透过去。

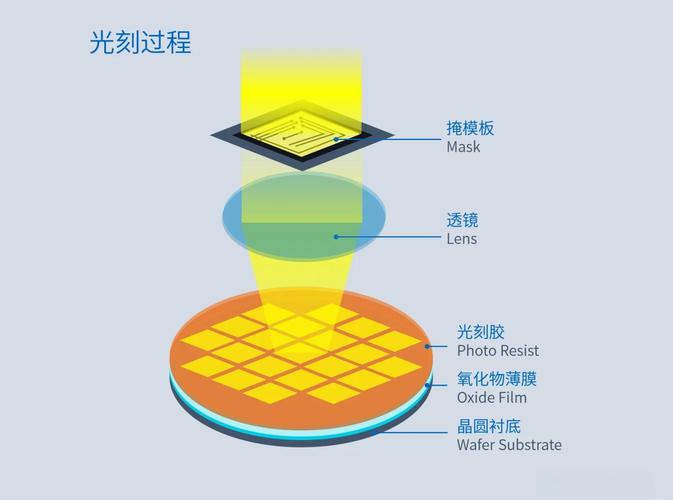

接下来才是最磨人的步骤：把电路刻上去。要在比指甲盖还薄的硅片上，刻出几百亿个细到看不见的电路，就得用极紫外光，穿过一块刻了电路图案的掩膜版，把图案”投”到涂了光刻胶的硅片上——就像你小时候用放大镜在太阳底下把树叶烧出图案，只不过这个”放大镜”的精度，要细到能在火星上看清地球上的一根蜡烛。
我之前看到有人说”不就是刻个电路嘛，我拿雕刻刀慢慢凿也能凿出来”，当时差点把手里的奶茶喷出来。你凿一个试试？你凿出来的线宽最少也得有个零点几毫米吧？比芯片上的线宽大了十万倍。等你凿完一个芯片，太阳都烧没了。
朋友说他们车间的环境，比医院无菌室还干净一万倍。掉一粒灰尘在晶圆上，那一片直接就废了。所以工人们进去都得穿全包的无尘服，连个眼睫毛露出来都不行。之前有个刚入职的实习生，戴口罩的时候没把鼻夹捏紧，呼出来的水汽飘在空气里，飘到正在加工的晶圆上，直接报废了二十多片，算下来损失够普通人赚好几年。他说这话的时候，手都在抖，我能看出来他是真的心疼。
我们总在聊的“卡脖子”，其实卡的不是那台机器
刷多了网上的帖子，很多人会形成一个刻板印象：芯片做不好，就是因为缺一台光刻机。真的把整个生产流程走一遍你就会发现，根本不是那么回事。
光刻机当然重要，但整个生产链条是环环相扣的。比如你有了光刻机，得有适配的光刻胶吧？那个胶的配方，是几十年攒出来的经验，不是你抄个配方就能做出来的——就像你拿到了老干妈的配料表，你炒出来的味道就是不对，因为温度差个几度，搅拌的速度差一点，最后出来的口感就天差地别。还有，你刻完电路之后，要做金属互连吧？那层金属膜的厚度，要控制到原子级的精度，多一个原子层，电阻就会变，最后芯片跑起来就会发烫，性能就掉下来。这些东西，没有哪一样是靠砸钱就能在一两年里搞出来的。
说实话，我之前也跟着网上的人吐槽，说为什么我们连个芯片都做不好，太没用了。直到那天跟他蹲在厂门口抽烟，他给我看他们团队去年做的测试芯片的良率记录，良率从最开始的10%慢慢爬到70%多。他说”你以为我们不想快点？但这东西就像熬粥，火太大了容易糊，火太小了煮不熟，急不来的”。
我当时突然就没话说了。
你不能拿着手机刷着短视频，要求别人在实验室里一天就把所有的问题都解决完对吧？
很多人现在聊芯片，要么就是吹得神乎其神，说马上就要实现所有技术自主了，要么就是唱衰，说永远赶不上别人的进度。其实都不对。这东西从来不是什么百米冲刺，更像是跑马拉松，你今天跑快一点，明天慢一点，只要不停下来，总会到的。
上周我收到朋友寄来的小礼物，是一块他们测试完报废的晶圆碎片，我把它夹在常用的笔记本里，对着光看，能看到上面整整齐齐的、像彩虹一样的衍射条纹。
没有什么魔法。
就是一群人，在无尘服里待一天又一天，把那些小开关，一个一个摆得更密一点，更准一点。
