你摸到的“黑疙瘩”，根本不是芯片本身

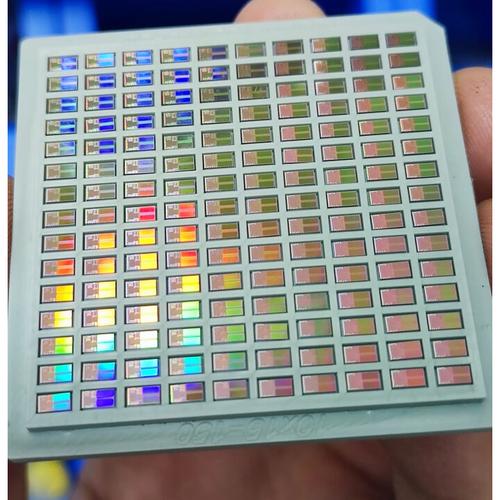

说真的我第一次拆封装的时候吓了一跳。 我之前以为那层硬邦邦的黑皮里面是啥玄乎的结构，结果用美工刀慢慢刮开，露出来的硅片薄得像蝉翼，上面的线路细到你根本看不见，拿个放大镜凑到跟前，都能看见金属连线闪的银辉。 别碰。 静电会打坏它。 你要是冬天穿个毛衣，带着一身静电去摸刚拆出来的裸硅片，哪怕你自己没感觉到麻，那几千伏的静电打上去，硅片上的薄金属连线直接就被烧断，之前花了几个月画的设计，花了几千万流片做出来的片子，直接就成了没用的废玻璃。

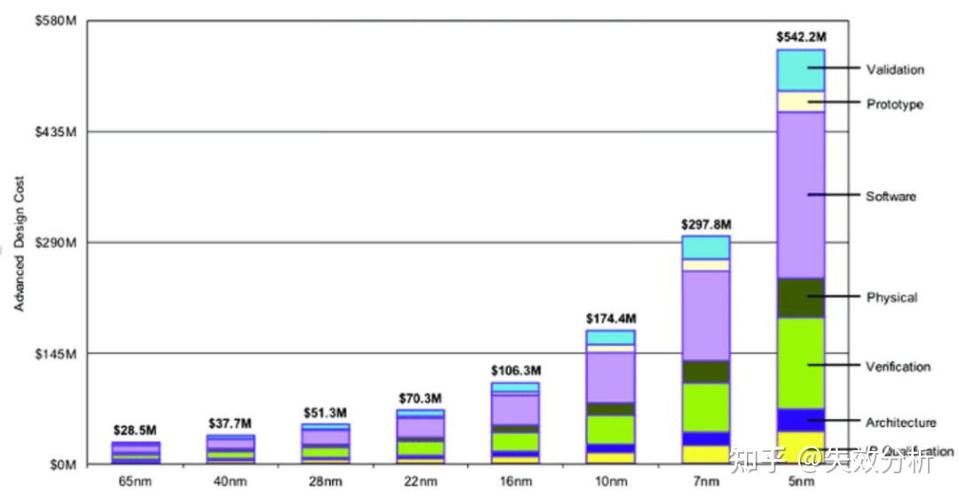

别被“几纳米”的宣传唬住，普通人根本用不上最顶尖的工艺
我见过太多人聊芯片，张嘴就是3nm、5nm，仿佛不是最先进的制程，就不配叫芯片。 对吧？ 你买个十块钱的空调遥控器，总不能让商家在里面塞个成本上千的先进制程芯片吧？那遥控器卖你一千块，你买吗？ 绝大多数日常场景里的芯片，根本不需要追最新的工艺。你家遥控器里的芯片，可能还是几十年前的老工艺，几微米的线宽就够了，成本才几毛钱，反应速度慢个几毫秒？根本没人在乎，反正你按个按键，等个0.1秒出反应，体感上跟即时响应没区别。要是硬给它上最顶尖的工艺，相当于给家里装菜的竹篮子镶钻石——能用，但纯纯浪费钱。
那些传得神乎其神的芯片神话，其实半真半假
我听过最离谱的传言，说芯片生产的时候“错一个原子就整批报废”，搞得好像这东西是完全不能碰的神迹。 哪有那么夸张。 生产过程中本来就有瑕疵率，厂家在设计硅片的时候，就会在边缘留好备用的逻辑单元，生产的时候测到哪个单元坏了，直接在封装的时候把线路切到备用单元上就行，根本不会整批硅片都扔了。就像你住的小区，哪栋楼的水管坏了，直接切到备用管线，总不能把整个小区都拆了重建吧？ 还有人说芯片是人类能造出来的最复杂的东西，这话一半对一半不对。复杂是真的——现在一颗手机芯片上，能集成上百亿个晶体管，连线的总长度能绕地球好几圈。但本质上它也没啥玄乎的，就是把上亿个能实现开关功能的小单元，按提前写好的逻辑连起来，让它按照你输入的指令跑而已。跟你上学的时候在草稿纸上连的电路图，从本质上没区别，就是线更细，开关更多。 我之前见过刚入行的小朋友，对着设计图紧张到手抖，生怕哪根线连错了，整个项目就黄了。结果干了三年才发现，哪有那么多完美的事，设计的时候留好冗余，生产的时候测好良率，比啥都强。之前流片回来的样品，有个小功能跑不通，全组人熬了两个通宵找bug，最后发现是某根连线上多走了个0.1微米的偏差，根本不影响核心功能，直接在软件上打了个补丁就上线了，到现在用了快两年，也没用户反馈有问题。 那些把芯片吹得神乎其神的，要么是卖焦虑的，要么是卖课的。你拆个旧的计算器，里面的芯片也就几十个开关，连个复杂点的逻辑都跑不起来，照样用了二十年没坏。 上周我把那摞拆出来的旧芯片，找了个透明玻璃盒子装起来，摆在书架上。 朋友来做客，问我这堆黑疙瘩有啥好摆的。 我拿出来一个，用美工刀轻轻刮掉一点封装层，露出来里面闪着银辉的硅片。 他愣了半天。 说原来这东西长这样。作者|科技
