今早站在磨床边看热闹。
师傅拿角尺靠住一根刚磨完的轴，摇摇头，直接丢进了废料堆。
我凑过去看，拿卡尺量直径，丝毫不差啊。
师傅点根烟：“直度差了两丝，你拿卡尺当然量不出。装上去转三天，轴承就磨坏了。”
这两丝，也就一根头发丝的五分之一。就把一根几百块的轴直接判了死刑。
这就是形位公差的厉害。
尺寸对了就合格？你错大了
绝大多数刚入行的新手，都会踩同一个坑：只标尺寸，漏标形位公差。
你做一个带两个孔的底座，每个孔的直径都卡得准准的，两个孔中心距也完全符合图纸，拿卡尺量全对，结果就是螺丝穿不过去。
为啥？孔歪了啊。
就像你点了一份外卖披萨，盒子尺寸是对的，拿出来披萨本身歪歪扭扭，一半在盒子里一半挂在盒盖上，盒子盖当然扣不上。
尺寸管的是披萨多大，盒子多大。形位公差管的是披萨歪不歪，位置正不正。

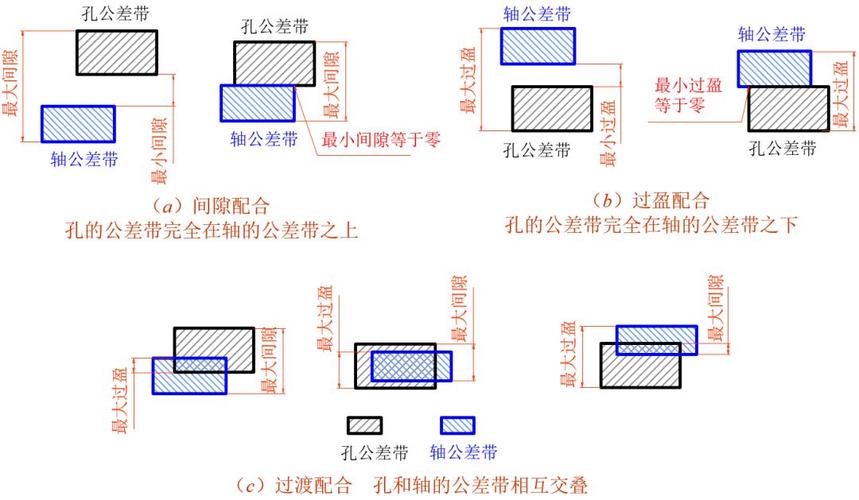

机械加工轴孔配合形位公差示意图
拆成两半讲，其实没那么复杂
拆成两半讲，其实没那么复杂
很多人一听形位公差四个字就头大，一堆符号记不住。其实拆开来就懂了。
形，就是零件本身的形状。你要做一根直轴，它弯了，就是形状公差超差了。你要铣一个平面，中间鼓起来了，也是形状不对。
形状公差管的是你自己长歪了没有。
位，就是零件上各个特征的相对位置。你要在板上钻两个孔，孔本身大小对，形状圆，但是两个孔歪了，中心不在一条线上，就是位置公差不对。
位置公差管的是你和别的特征对不对得齐。
我刚上班那会，同组一个小孩画一套治具图，二十多个尺寸标得工工整整，就是漏了四个安装孔的位置度。发出去做回来，整批二十块板全部穿不上固定螺丝，只能拿铣刀一点点扩孔，硬生生拖了半个月工期，小孩在走廊蹲了一下午，烟蒂扔了一地。说起来都是眼泪。
这坑，踩一次记一辈子。
差一点真的不行吗？分地方
有人说，不就是差个一丝半丝吗？至于这么较真吗？
真至于，也真不至于。
你做个公园长椅的支架，表面有点歪，不晃就能用，形位公差放宽松点完全没问题，还能省加工钱。
但你做发动机里的曲轴，试试？

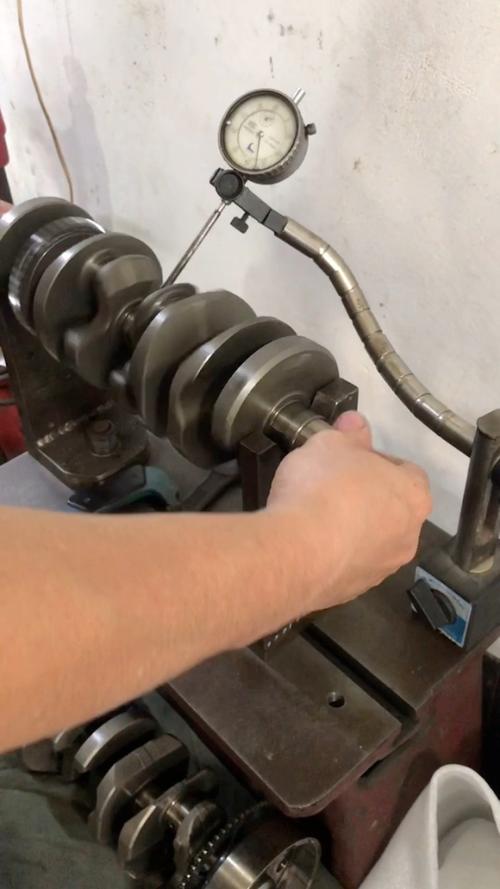

发动机曲轴形状公差检测现场
圆柱度差个一丝，转起来动平衡就不对，发动机开起来抖得像按摩椅，没一万公里曲轴就断了，那是要出大事的。
说实话，现在很多坐办公室画图的设计师，没摸过毛坯，没进过车间，根本不知道这个道理。要么就是全漏标，加工厂做出来不对，返工整批。要么就是不管什么零件都把公差卡到顶级，搞得加工厂叫苦连天，成本翻好几倍，最后产品价格下不来，卖不出去，亏的还是自己。
上次我们厂接了一套注塑模具的单，客户要求模板的平行度卡到一丝，本来以为是什么高精度产品，结果做出来是装一次性餐盒的模具，你说这不是浪费钱吗？反过来，也有客户该严的不严，型腔的位置度放了半毫米，开出来的餐盒合不上缝，整批模具废掉，钱和工期全打了水漂。
形位公差说白了，就是设计师给加工厂递的一张说明书。告诉你哪里松哪里紧，哪里不能弯哪里不能歪，什么样的零件就算合格。
没什么玄乎的。你多摸两次合格的，再摸两次不合格的，就懂了。差一丝和对一丝，手摸都能摸出区别来。
