新改的机构，试机第一圈就撞轴，模具开口偏了不到一毫米，整批料都废了，几万块的加工费打了水漂。
换十年前，这种事太常见。设计画完图，车间加工，零件拉过来装配，试机撞了，拆了改，改完再试，撞一次心疼一次。
现在不一样了。我们有提前预演的法子。就是今天说的这事。
不是画运动线，是提前把机器“跑”一遍
很多刚学设计的小孩，一开始以为运动仿真就是画个轨迹，标个速度，凑个评审交差。
大错特错。
运动仿真的核心，是帮你在出加工图之前，把所有可能出问题的地方挖出来。说白了，你把每个零件按实际尺寸放到软件里，给它们加上实际的运动规则——电机转多少度，滑块走多少行程，弹簧有多大预紧力，甚至工件的重量都给它输进去。
然后点一下运行，整个机器就会在电脑里先跑几十圈。谁和谁会蹭到，哪个杆会在不对的时间跑到不对的位置，一目了然。
最容易出问题的就是隐性碰撞。你静态看零件，谁都不碰谁，一动起来就出事。比如高速运行的摆臂，停下来的时候因为惯性多晃两厘米，刚好就扫到旁边的料架。你静态画图根本看不出来，等装完机撞了，再改结构，耽误的时间够你跑十次仿真了。
老师傅也躲不开的错，仿真能提前踩
我刚干设计那会，跟着师傅做一个凸轮带动的取料机械手。那时候还很少用仿真，全靠经验算行程。
算出来都对，轮廓线画了，凸轮加工出来装上去，一试机，凸轮转到下死点的时候，从动件因为惯性多甩了小半圈，刚好刮掉输送带上料胚的一角。
改凸轮轮廓？重新开模，钱不说，交期直接拖了半个月，那会扣奖金扣得我连吃了一个月泡面。

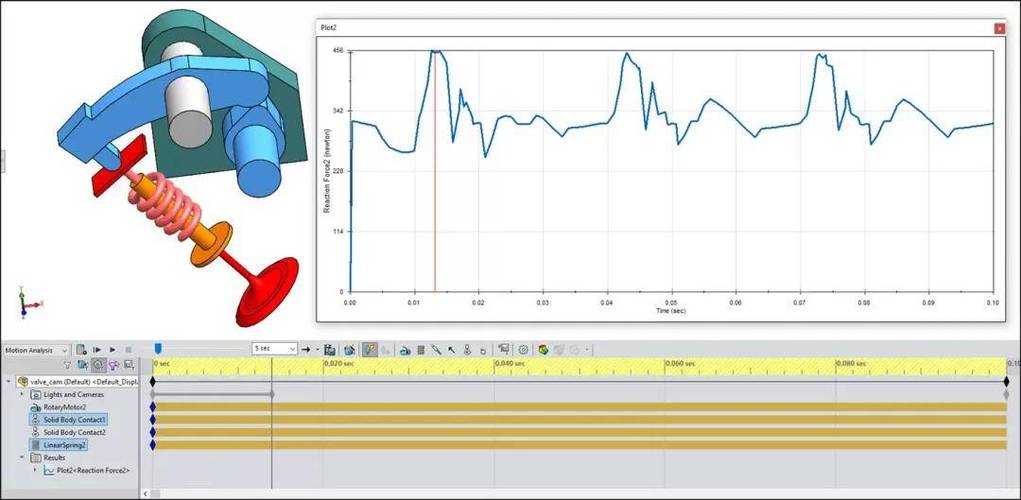

现在再做这种机构，第一件事就是跑仿真。把重力加速度、零件重量、摩擦系数都输进去，跑不到三秒，软件直接弹出碰撞报警，红点标在哪错了，直接改轮廓线，改完再跑，没问题再出图。
还有一种容易漏的，就是时序错配。多工位的设备，上一个工位的料还没送走，下一个工位的机械手就伸过来了，这种靠人脑对着时序表算，很容易看错行，仿真一跑，直接就能看到两个机构撞在一起，比你对着表算靠谱一万倍。
仿真不是算命，别全信也别不信
说实话，现在还有不少干了一辈子的老师傅不认这个，说我画了几十年机构，还用电脑教我做人？
这话对一半。
运动仿真毕竟是电脑里的理想状态，实际装配有间隙，零件有弹性变形，用久了还有磨损，这些不可能百分百模拟到位。我也见过仿真没问题，实际装完有点小偏差的，这不奇怪。
但你不能因为这点小偏差，就把它一棒子打死。现在的设备越来越复杂，多轴联动的机械手，十几个零件同时动，你人脑能同时算清楚每个零件在每个时间点的位置吗？

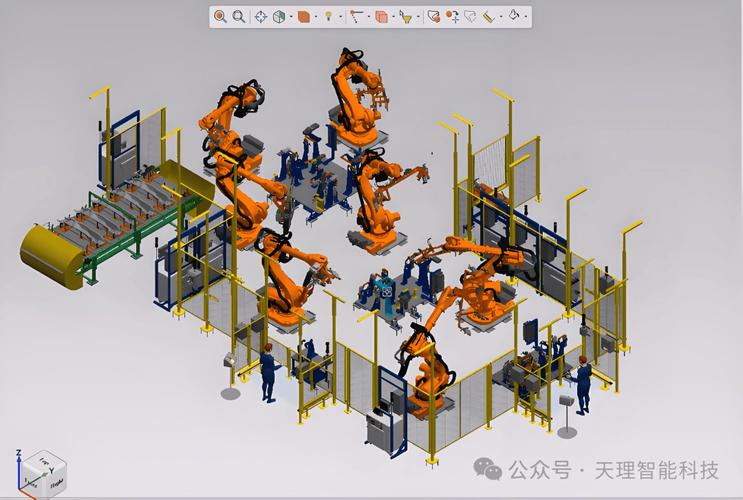

我之前就听过隔壁厂的事，六轴机械手给机床上下料，工程师凭着经验定的安装位置，没跑仿真，装完试机，机械手转过来的时候，肘关节直接砸在机床的防护罩上，凹进去一大块，机械手关节也刮花了，修一下小几十万没了。
要是提前花半小时跑个仿真，哪有这事？
说白了，仿真就是给你把把关，把能犯的大错提前犯在电脑里，不用真金白银往水里扔。差个一丝半厘的，现场调试调一下就行，总比整台拆了重干强，对吧？
谁的钱都不是大风刮来的，能提前避免的坑，为什么要等撞得头破血流再填呢？
