昨天带新来的徒弟调组装线，走过来指着伺服电机屁股上那个银光闪闪的圆片片问，“师傅这是什么？看着不像接线盒啊”。我笑了，这东西，天天在你眼皮子底下转，没几个人能说清它到底干嘛的。
原来你天天见，就是叫不出名字
组装线要推一块板材走一米，停在误差不超过一根头发丝的位置，靠谁告诉电机“停，就到这了”？数控车床车个圆弧，刀架走了多少距离，转了多少角度，谁说了算？
就是它。别看着小，装在电机轴端跟着转，整个产线的定位精度全捏在它手里。
说实话，没它，所有高精度自动化全歇菜。

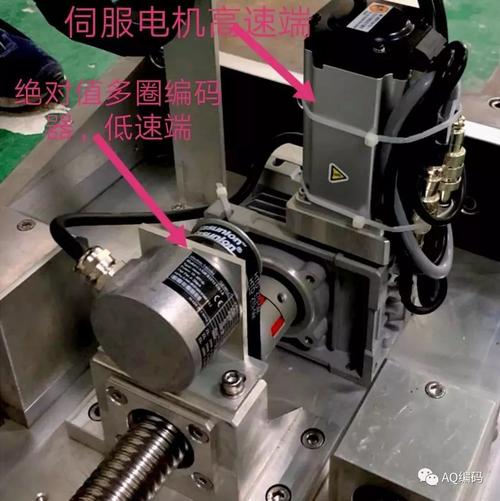

工业伺服电机轴端安装编码器现场实拍
很多人以为它就是个“发脉冲的零件”，太浅了。它本质上就是给转动“做标记”，把位置信息转换成电信号给控制器读，就这么简单。机器看不见自己转了多少，全靠它张嘴报位置。
凭什么它能数清每一丝转动？
拆开外壳看，里头核心就是个带刻线的小圆片，叫码盘。行业里常用的分两种，逻辑完全不一样。
最常见的增量式编码器，码盘上刻了一圈圈均匀的透光缝，转的时候，光线穿过缝就被后端的感光元件接住，变成一个个电脉冲。转一圈出多少个脉冲，就能算出转了多少角度，说白了就是数台阶，你每走一步我数一个，加起来就知道总共走了多远。价格便宜，够用，大部分普通产线都用它。
那绝对式编码器呢？它的码盘玩法不一样，每一个角度都有独一份的刻线编码，就像每个台阶都刻了自己的编号，一通电不用归零走流程，直接就知道现在在哪个位置，断电重启也不用重新找原点，省老多事了。大设备停机一次找原点要半小时，用它就没这烦恼。
增量式编码器玻璃码盘刻线放大图
是不是听着原理也没那么玄乎？对啊，本来就不是什么黑科技，难就难在刻线的精度，那缝细得比普通细菌大不了多少，稍微歪一丝，整个精度就废了。不过话说回来，咱们车间干活的不用管刻线怎么磨，知道它能干嘛，出问题怎么修就行。
车间里最容易踩的那些坑
车间里最容易踩的那些坑
我刚上班那会踩过一个大坑，现在想起来都臊得慌。当时一条包装线出问题，定位总是偏个一两个毫米，调参数换接线折腾了一上午，差点要申请买新编码器换上去。后来带班的老师傅过来，拆开端盖吹了吹，拿酒精棉擦了擦码盘，装上一试，好了。
原来就是切削液的油雾飘进去，干了糊了两道刻线，它直接数错了台阶。
就这么点破事。
说出来你不信，车间里八成的编码器故障，都是这种脏东西闹的。很多人一看到定位不准，直接就想着换件，从来想不到拆开擦一擦码盘，白扔多少钱。
还有一种坑，就是安装的时候偷赖，同轴度没调好，电机转起来带着编码器晃，时间长了把转轴磨偏，没多久就废了。很多新人图快，装上去拧紧螺丝就完，根本不打表调同轴，不出一年肯定出问题。
震动大的工位，一定要选带锁紧固定轴的，别图便宜买那种接口松的，用不了多久震得接线松了，信号断了，停一次线的损失，够买十个好编码器了。
还有人分不清两种编码器的用法，开口就要最贵的绝对式，没必要。小产线回零方便的，用增量就行，便宜又好用。那种大设备，断电一次找原点要折腾大半天的，咬咬牙上绝对的，省下来的时间早把差价赚回来了。
说白了，它就是机器的眼睛，专门数转动的步子。你按规矩装，定期清灰擦油，它就能安安稳稳给你干个十来年，一点不闹脾气。
