昨天跟冲压车间的老周吵架。他调一个新零件的模具，改了四次，废了快二十块试板，还是边缘裂。我让他去隔壁找设计岗跑个CAE看看，他把安全帽一摔说啥？说那帮办公室小子的破电脑算出来的也能信？不如我现场磨出来的靠谱。
说实话，我年轻的时候也这么想。
不是办公室设计师拿来骗经费的花活
我刚入行那会，整个厂也就一台能跑仿真的工作站，锁在设计部的玻璃房里，平时连门都不让我们现场的人进。那时候我就觉得，这玩意就是设计师写完图纸，凑评审材料的花活，中看不中用。直到那次赶订单，我们做一个厚板的结构件，试模裂了改，改完裂，前后修了八次模，耽误了半个多月交货，光烧焊打磨加试料就花了快十万。最后设计部抱着试试的心态跑了一遍，结果一出来，所有人都傻了——就是凹模圆角小了半毫米。就半毫米。我们之前瞎改了好多地方，完全找错了方向。

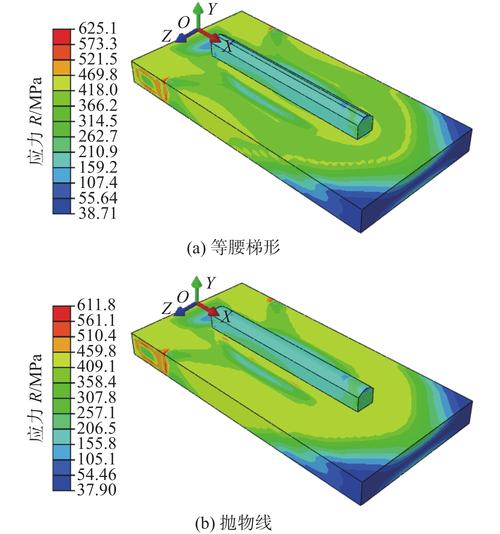

冲压模具CAE应力分析云图
从那之后我才对这玩意改了看法。它不是什么虚无缥缈的高科技，就是提前帮你在电脑上试一遍，省得你在现场瞎砸钱瞎耽误功夫。
算不准多半不是它的错
不少人跟我吐槽，说CAE算出来的结果跟实际完全对不上，就是个骗人的玩意。我每次都问，你边界条件输对了吗？
啥是边界条件？说白话就是你给电脑说清楚，实际干活的时候这个零件哪里被卡住，哪里受力，用的材料到底是什么特性。就像你去秤体重，你穿着外套穿着鞋上去，秤出来比实际重，能怪秤不准吗？
我见过新人把材料的屈服强度输错了一个数量级，结果不对，转头就说CAE没用。也见过现场装模的时候压板压偏了，实际应力和仿真差了一大截，最后赖仿真不准。
它的原理说穿了也不难，就是把一整个零件，切成成千上万细小的小网格，每个小格子的受力变形算清楚，最后拼起来就是整个零件的变化。就像拼马赛克，每个小色块对了，拼出来的整幅画就不会差太远。

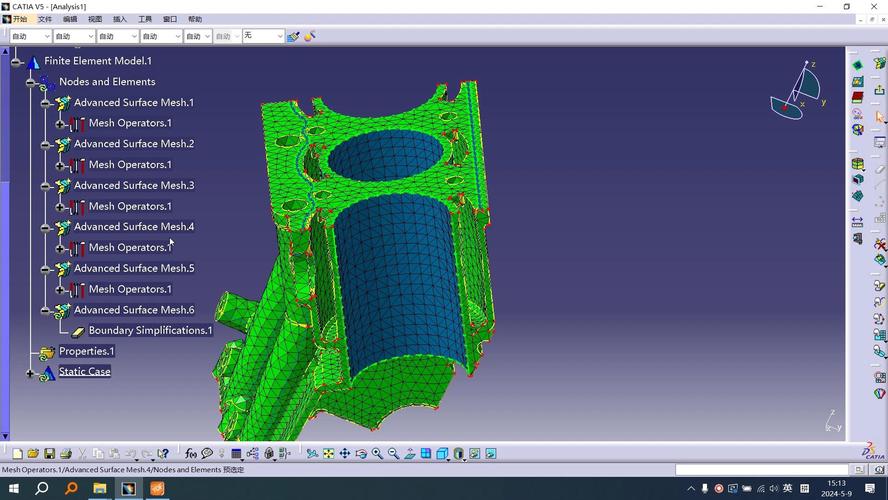

机械零件CAE网格划分示意图
当然，再准的仿真也和实际有差，毕竟实际生产里什么幺蛾子都有——机床导轨歪了，原料硬度不对，甚至你手劲大了拧螺栓紧了点，都能影响结果。但它能帮你把90%的明显错误提前筛出来，剩下那点小问题现场调，不比你从头瞎试强？
现场工程师得会用这个工具
现场工程师得会用这个工具
以前干我们这行，靠的就是经验，试错。材料便宜，人工便宜，慢慢磨总能磨出来。现在不一样了。一块大尺寸的试板动辄好几千，修一次模少说得两三天，耽误一天生产损失多少？你靠经验磨一个月，人家CAE跑一遍，一杯咖啡的功夫就找到问题在哪，试错成本直接降了八成，你怎么跟人比？
我见过干了二十年的老班长，死活不信这个，硬要凭经验改，最后废了几十万的料，拖了俩月交货，还是按CAE给的结果改好的，脸都绿了。
不过话说回来，它也不是万能的。算不出来安装的误差，替不了你现场亲手量间隙调松紧，更不可能帮你把活干了。它就是个帮你提前排雷的工具，就像你进山之前先拿探测器扫一遍地雷，不是说探测器能替你走路，总比你瞎踩过去强吧？
对吧？很多东西就是这样，你没试过就觉得是花活，真用上一次，就再也离不了了。
哦，对了，昨天老周最后还是去跑了CAE，结果出来就是圆角的问题，今天改完试冲，一次成了。刚给我递了根烟认错呢。
