我凑过去扫了一眼就笑了。这要是搁十年前，班组肯定得等着工艺员过来现场量尺寸，磨筋板、调位置，折腾大半天是常事。但这次不一样，两周前装配仿真就把这个问题揪出来了，我们提前把筋板往旁边挪了8公分，根本没等零件运到装配台，坑就填平了。
别把装配仿真当高级版CAD画
之前碰到过不少刚入行的年轻人，觉得装配仿真就是把零件模型拖进软件里，转一圈看看能不能对上，本质上就是个高级版的三维拼图，比画图费时间，还没什么实际用处。这话我听一次笑一次。
去年有个别的车间的工艺员，来我们这儿交流的时候还吐槽，说他们之前花了三天做的仿真，结果到现场还是卡了壳——他从头到尾只校验了零件的配合面能不能贴紧，根本没考虑现场行吊的吊装空间。那个2吨重的前车架，吊到半空的时候，钩子旁边的配重刚好卡在预留的安装通道里，整个班组在装配台边僵了俩小时，班长的大嗓门隔着三个车间都能听见。
装配仿真从来不是“拼积木看外形”，它从根上算的是“现场人能不能伸手、吊具能不能摆开、工具能不能转得开”。
我刚接触这东西的时候也犯过傻。那时候总觉得，只要零件的尺寸完全对得上，仿真就算合格了。直到有次仿真跑完，我们发现两个相邻的安装螺栓，预留的操作间隙只有8公分，而现场常用的力矩扳手，光手柄就有10公分长。要是真按图装配，工人得蹲在那儿，用短套筒一个螺栓拧俩小时，胳膊酸到抬不起来都是轻的。
这事儿说出来谁都觉得好笑。可真碰到停线的时候，没人笑得出来。
那些仿真提前拦下来的“无妄之灾”

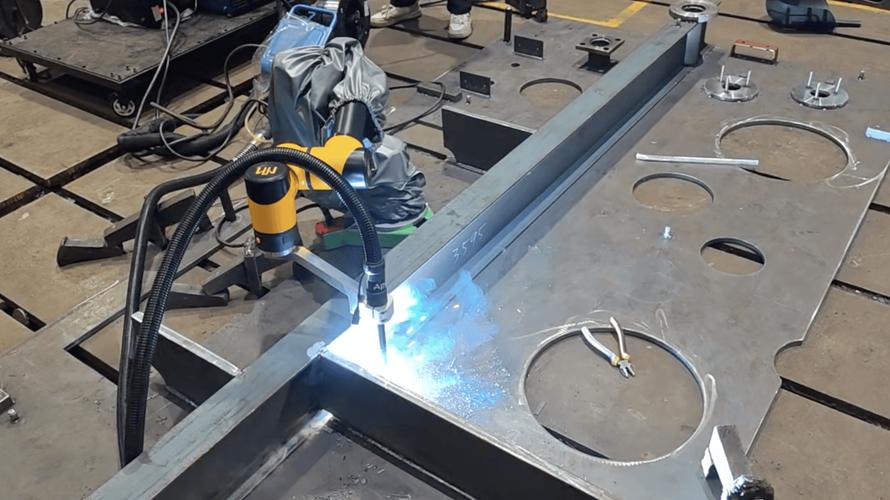

上个月做矿山设备的动臂装配，老工艺传了快十年——先把销轴敲进铰接孔，再在旁边焊上限位板防止销轴窜出来。仿真跑流程的时候，负责建模的小姑娘突然盯着屏幕喊停，说不对。我们凑过去看才发现，按照原来的装配顺序，等销轴敲进去之后，焊枪的角度刚好被旁边的液压硬管挡住，焊出来的焊缝至少有三分之一是虚焊。要是真等装配完再做探伤发现问题，就得把已经敲进去的销轴再打出来，拆管路、磨焊缝，大半天的产能就没了。
当时小姑娘拍着桌子喊，说她干了三年工艺，从来没在二维图上发现过这个问题，怎么仿真一跑就揪出来了。
哪是仿真神啊。是之前的二维图上，线条都是叠在纸面上的，谁能隔着平面，想到三维空间里那根硬管刚好挡了焊枪的路？
我见过太多这样的“小问题”。比如装配顺序错了，先装大的总成件，后面发现小的密封件根本塞不进去；比如预留的走线槽角度不对，工人穿电缆的时候得硬掰，把护套都磨破；甚至有时候，连工人站的操作平台高度不对，仿真都能提前算出来——站着拧螺栓腰累，蹲着拧螺栓腿麻，这些看起来“无关紧要”的细节，真到了现场，都是拖慢节奏的硬伤。
别迷信仿真，它也有算不准的时候
之前有次我们跑完整套装配仿真，从零件间隙到吊装空间，从工具角度到操作顺序，所有参数都卡得严丝合缝，就等着零件运到现场一次装成。结果到了装配台才发现，车间地面的水平度差了两公分，整个前车架往平台上一放，两侧的铰接孔差了快3公分，根本对不上。
为啥？因为仿真里的地面是绝对平整的理想状态，可现实里的车间，用了十几年的水泥地面，哪有那么完美的水平度？还有工人的操作习惯，有人喜欢左手扶零件，有人习惯右手拿扳手，有人拆包装的时候总喜欢把纸箱扔在通道边，这些细碎的、带着烟火气的细节，仿真是算不那么准的。
靠谱的装配仿真，从来不是替人做决定，是把那些藏在三维缝隙里的坑，提前摊在所有人面前看清楚。
你问我这东西值不值得花时间做？我给你算笔最实在的账：跑一次完整的装配仿真，最多两个工艺员熬一个晚上。要是漏了问题到现场，停线一小时的损失，够买小半年的软件授权。
上次小徒弟翻着仿真报告问我，师傅，咱们做仿真的时候，是不是要把每个零件的螺纹、倒角都建得一模一样，才算专业？
我跟他说，扯什么淡。你只要把现场会碰到的问题都兜住，就算你零件拼得有点歪，那也是有用的。反过来，你把每个螺丝的牙型都建得丝毫不差，结果连吊装的钩子空间都没留，那就是个摆给领导看的花架子。
车间里的焊烟慢慢飘着。行吊的鸣笛隔着老远传过来。没人会为了电脑上的几帧动画，愿意在现场耗上大半天。那些在图纸上看起来严丝合缝的装配关系，真到了铁疙瘩堆里，才会露出藏在角落的毛刺、挡路的筋板、根本伸不进去的扳手和焊枪。
