你以为的“合理尺寸”，在机床上根本不存在

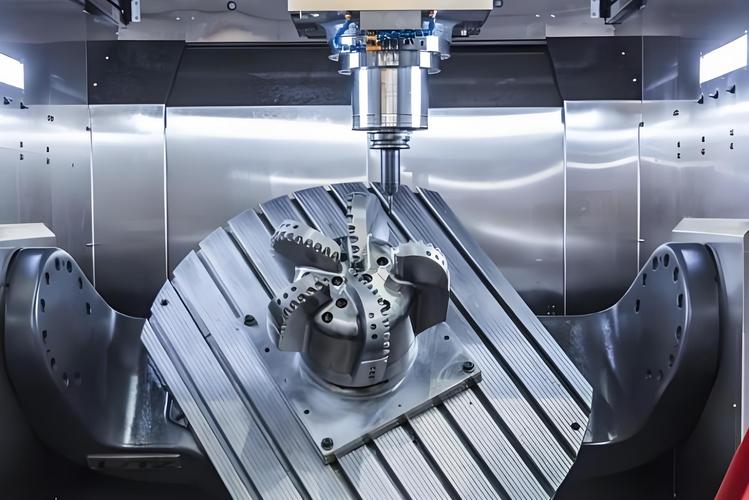

很多从办公室走出来的设计师，对尺寸的认知都停留在软件的参数框里。只要应力分析算得过，装配干涉查得对，就觉得这张图是完美的。可他们不知道，机床的刀具有直径，砂轮有厚度，钻头有极限长径比，这些藏在加工环节里的硬约束，从来不会自动弹到设计软件的对话框里。 就说刚才那个R0.5的内槽。哪怕你拿市面上能买到的最细的整体硬质合金立铣刀，要伸到10mm深的槽底去加工，刀的悬伸长度一上去就会抖得像筛子。别说铣出光滑的R0.5圆角，能把槽壁铣得没有明显刀纹，都得靠师傅攒了十几年的手感撑着。真硬着头皮上，要么刀断在槽里掏不出来，要么铣出来的尺寸超差0.1mm以上，整个零件直接报废。
那些能让产线少走一半弯路的“笨规矩”

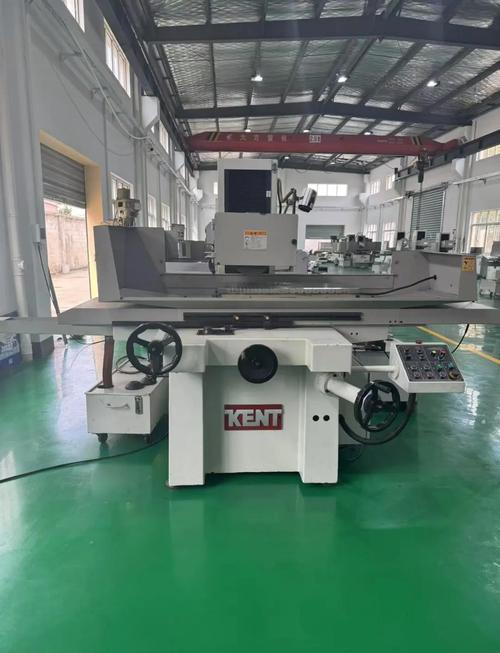

刚入这行的时候，我也觉得工艺部定的那些规矩太死板。比如内槽圆角不能小于最小铣刀半径，相邻台阶的高差不能小于砂轮厚度，钻孔深度不能超过钻头直径的10倍。直到我亲眼看着磨床师傅为了加工一个高差只有0.5mm的相邻平面，把砂轮边缘磨得跟针一样细，磨了半小时才加工完两个面，砂轮崩了三次，废了两个毛坯，我才明白这些“笨规矩”全是之前的人踩坑踩出来的。 之前有个零件，设计师为了简化结构，把两个相邻安装面的台阶差做了0.3mm。按照图纸的要求，这两个面都要磨到平面度0.02mm以内。结果上了磨床才发现，砂轮的厚度有6mm，根本伸不进两个面之间的窄缝里，硬磨的话，砂轮蹭到高的那个面的棱，直接就把棱边打崩了。本来半天能做完的活，最后光修崩边、重新做砂轮就花了两天，还报废了三个毛坯，算下来光材料成本就够再做两个新零件了。
别把可制造性设计当成卡创意的条条框框
很多设计师提到可制造性设计就皱眉头，觉得这是工艺部故意过来找茬，要把所有有意思的创意都磨成没有棱角的方块。真不是。 前阵子碰到个做轻量化结构的年轻设计师，用拓扑优化算出来的网格结构特别酷炫，看着就像从科幻片里抠出来的零件。按照他原来的图纸，网格交接的地方全是尖锐的直角，工艺部的师傅过来看了一圈，没说要把结构删了，只提了一个小建议：把所有的直角转角改成R3的圆角，别的尺寸一点都不动。就这么个小改动，原来打样的时候一铣就断的网格，最后强度一点没降，加工的时候连刀振的刺耳声音都没出现，打样的时间直接省了三分之二。 那天他自己蹲在机床边看铣削的全过程，看着铣刀顺着圆角稳稳走刀，一点都不晃，愣了半天说，原来我之前画的那些尖拐角，操机的师傅是顶着多大的噪音和风险才能做出来。 可制造性设计从来不是把创意往回拉，是帮你把那些“能做出来但成本翻三倍”的想法，用最小的改动调整到既能实现功能，又不用让车间师傅半夜起来赶返工的状态。你想做复杂的曲面，想做轻量化的镂空，想做特殊的连接结构，都没问题，只要提前把那些会让加工端卡壳的小细节调一下，根本不会有人拦着你做有意思的设计。 昨天逛车间的时候，又碰到那个刚入职半年的小设计师。他现在画完图，自己先拿着工艺手册对着参数比半天，遇到拿不准的尺寸，直接就跑到工位上问操机的师傅这个数能不能做，再也不蹲在办公室里对着软件瞎拉参数了。 张师傅见着他就笑，说这小伙子现在终于不拿我们当会变魔术的神仙了。作者|制造
