蹲在砂型车间摸了三天，才懂铸造工艺根本不是”倒铁水”-大讲堂

刚推开车间大门的那一秒，热浪混着旧砂被烤焦的味道直往脸上扑。带我的师傅老周没给我发安全帽，先把我拽到堆铸件的料堆边，指着一块刚敲完砂的机床床身说——别信短视频里演的那套，这活儿不是把铁水往模子里一倒就完事。

很多人对铸造的印象，就是脏、累、没技术含量。说白了，不就是和泥做模子，烧铁水倒进去，凉了敲碎砂子拿件？真这么简单，老周干了三十年，手上那层厚茧子难道是白长的？

你以为的常识，在车间里全是坑

上次来的实习小年轻，对着浇道图纸琢磨了半小时，拍着胸脯说要把主浇口开在铸件最薄的侧壁位置，说这样铁水走得顺，填充快。老周站在他后面听了三分钟，伸手把图纸啪的一下拍在他胳膊上——你开那地方，铁水刚流到薄壁位置就凉成铁疙瘩，后面的水根本接不上，出来的件全是漏的，几百斤的铁水直接当废品扔？小年轻不服气，翻着教材说书上写薄壁件要快速填充。老周直接把他领到刚拆完的废品箱边，指着一堆带残次的铸件说，你自己看，这些件全是当初跟你一样想的人做的，薄壁离浇口太远，铁水温度掉得快，流到半道就凝了，你再快有啥用？

型砂的手感，比仪器靠谱多了

你抓一把配好的型砂，攥成拳头，松开手砂团不散，往地上一扔，能散成三四个小碎块，这湿度才是刚好的。太湿了，浇铁水的时候，砂里的水瞬间变成蒸汽，顺着砂缝往外喷火星，铸件表面全是炸出来的坑；太干了，砂型撑不住铁水的冲击力，直接塌箱，整包铁水顺着砂缝流到地坑里，凉了之后跟地面焊成一块，凿都凿不下来。我刚学配砂的时候，总觉得湿度差不多就行，第一次调出来的砂攥得太实，浇完第一炉，就听砂箱里”噗”的一声，火星子从砂缝里窜出来半米高，吓得我往后退了三步，劳保鞋的鞋尖都烫了个小窟窿。现在想想还疼。老周蹲在旁边笑，说这还算轻的，上次有个新手把砂调得太湿，浇的时候蒸汽把整个砂箱顶开，半箱铁水泼出来，差点把行车的电缆线烧了。

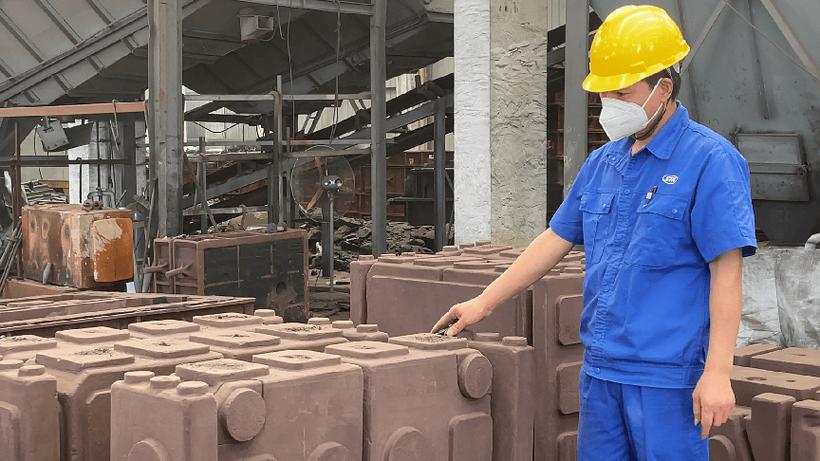

说起来也怪，现在车间里都有紧实度检测仪，机器震完砂直接测数值，达标了就浇铸。但老周每次还是要绕着砂箱走一圈，伸手在砂面上按两下。有次仪器显示所有位置的紧实度都在合格范围，他走到浇口位置按了一下，说这里虚，拆开来检查，果然在表层下面藏了个小空隙，要是浇了铁水，铁定粘砂，磨都磨不掉。这手感哪是仪器能测出来的？干了三十年，他手掌上的茧子摸过的砂型比我见过的铸件都多，哪块松哪块紧，手一搭就知道。

浇铸那十秒，半分都马虎不得

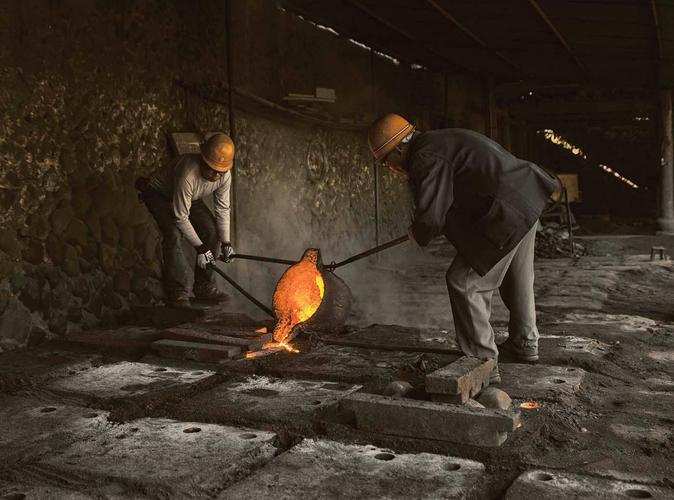

炉子里的铁水化到合适温度，用浇包舀出来的时候，亮得根本不敢直视，橙红色的光把周围的墙壁都照得发暖。你端着包走到浇口边，手腕得稳，倒的速度得匀——倒快了，砂型里的气排不出去，全憋在铸件里面，形成密密麻麻的小气孔，探伤的时候全是不合格；倒慢了，铁水沿着型腔往前流的时候温度掉得太快，前后两股铁水接不上，就形成一道细缝，也就是老工人常说的冷隔。我第一次独立端包的时候，胳膊因为紧张绷得太硬，第一下倒得太猛，浇口的铁水漫出来半指宽，顺着砂箱往下流。老周在旁边扯着嗓子喊，声音盖过了行车的轰鸣：”包压低点！慢流！” 我赶紧把包往下压，手腕稳了半天，才把这箱浇完。那时候汗顺着安全帽的带子往脖子里流，黏糊糊的，连后背上的工作服都湿了一大片。说实话，赶产量的时候最容易出问题。上次有个班组为了赶交期，铸件刚凉到能上手摸的温度就敲箱拆砂，本来应该在砂里焖到温度自然降透，让铸件内部的残余应力慢慢散掉，结果凉得太快，整批机床床身放了一周，全在边角位置裂了细缝。整批件拉去重熔，班长被扣了小半个月奖金，蹲在车间门口抽了半包烟，谁劝都没用。

作者|制造

排版|制造

审核|见微

蹲在砂型车间摸了三天，才懂铸造工艺根本不是"倒铁水"

你以为的常识，在车间里全是坑

型砂的手感，比仪器靠谱多了

浇铸那十秒，半分都马虎不得

文章目录

最新文章

热门标签
