上周六下午那个开十代思域的小伙子，推修理厂门的时候脸都皱成包子。说刚跑完整趟山下来，60码踩刹车的时候，方向盘抖得他握不住，胳膊震得酸。进门第一句话就是”师傅给我换对新刹车盘，我网上都看好了，一对八百多”。
我蹲下去摸了摸他的轮毂，还烫得能煎鸡蛋。
先别急。
你以为的变形，可能根本不是盘弯了
大部分车主一遇到刹车抖，脑子里第一反应就是”刹车盘变形了”。真不是。
90%的家用车遇到的刹车盘变形抖动，都不是金属盘身翘曲变形，是盘面附着的摩擦层厚薄不均。
啥意思？就是你正常开的时候，刹车片和盘长期摩擦，本来应该在盘面上形成一层均匀的、薄得像膜一样的摩擦层，要是哪天你踩刹车的习惯不对，比如左边轮踩的力大，右边小，或者过弯的时候一直带着刹车，这层膜就会有的地方厚，有的地方薄。开的时候，厚的地方先蹭刹车片，薄的地方蹭不到，你踩刹车的时候，两边的摩擦力不一样，自然就抖。

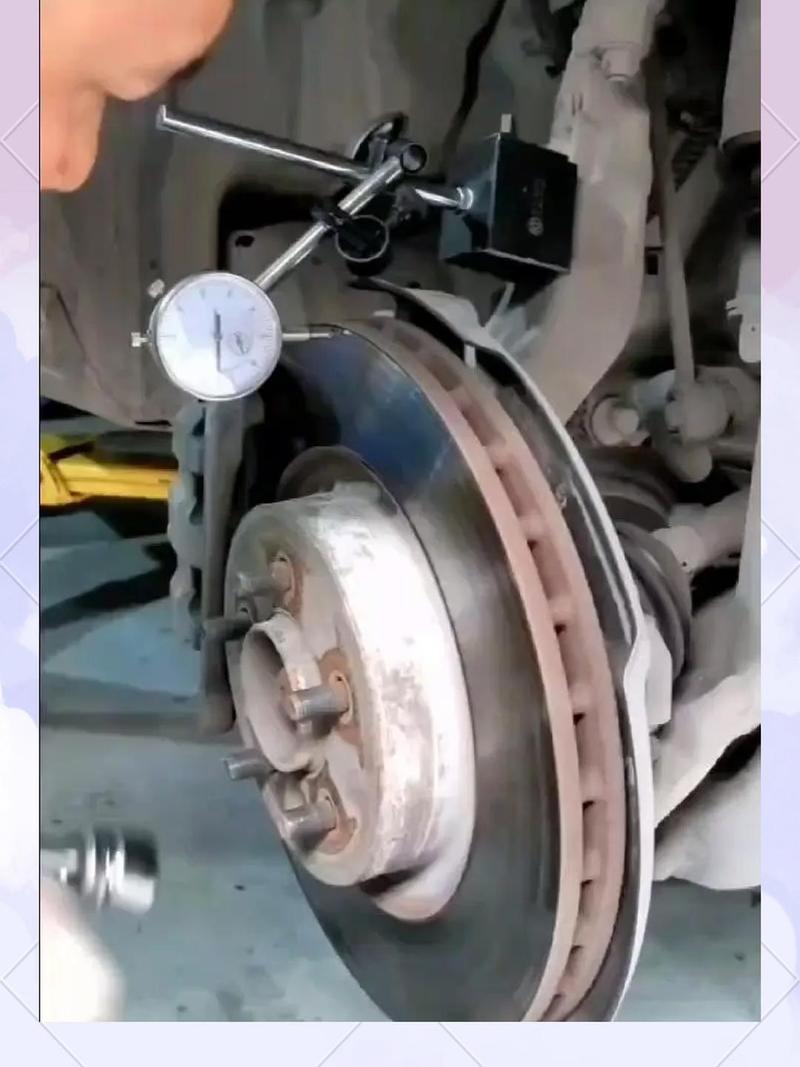

这种情况你拿肉眼看盘面，亮堂堂的光滑得很，根本看不出毛病，得拿百分表架在羊角上，转一圈量跳动差，数值刚卡在抖的临界值上。
那小伙子的车就是这毛病。我拆了前轮拿千分尺卡了卡盘的厚度，离原厂标的最小磨损极限还有3.2mm，离要换的程度远着呢。最后拿车载光盘机，卡着盘面磨了20分钟，把那层厚薄不均的硬层全削掉，装完出去路试，60码、80码、100码连踩三趟刹车，稳得跟没动一样。他站在路边愣了半天，说早知道就不提前把网上买的新盘寄到修理厂了，白瞎了八百多。
这些破习惯，正在悄悄把盘霍霍得直抖
我在厂里摸了12年扳手，见过太多刚换了两三个月的新盘就抖得厉害的车，一问原因，全是自己作的。
最常见的，就是刚激烈驾驶完，刹车盘烫得能点烟，直接开去洗车店，让师傅拿高压水枪对着四个盘猛冲。那温度差少说有几百度，金属盘”滋啦”一声被冷水激了，轻则摩擦层掉皮，重则直接翘曲变形，踩刹车抖得你能把牙都震松。
还有啥？长期带着刹车下长坡，盘的温度能飙到五六百度，刹车片里的树脂材料直接烧结在盘面上，形成一个个硬邦邦的凸点，开起来一蹭刹车片就咯噔咯噔的抖。更懒的车主，洗完车从来不管轮毂内侧的积水，停一晚上，盘面全是黄锈，第二天早上一踩刹车，锈迹被磨得一块一块的，时间长了厚度差就出来了。
别信什么”刹车盘天生质量差”的鬼话，8成的抖动都是你日常习惯攒出来的。
真的，上次有个开SUV的大姐，说自己换的是进口的高端盘，才开了5000公里就抖。一问，每次跑完山路，必去她家门口的洗车店冲车，冲的时候特意让师傅对着刹车多冲两分钟，说”降温快，不容易坏”。我当时都哭笑不得，这哪是降温，这是给盘上酷刑啊。
真要修的时候，别被话术绕得掏冤枉钱
说实话，现在修理厂的话术真的能把人绕晕。
一看到你刹车抖，张嘴就是”你这盘变形太严重，必须换一对，连刹车片带工时费给你算个1980，换完保你三年不抖”。
听着挺实在。其实坑得很。
我给你说个实在的判断标准，你自己心里有数就行：
拿百分表打出来的刹车盘径向跳动值，如果在0.05mm以内，根本不用修，你正常开个三五百公里，刹车片自己就会把那层不均的摩擦层磨平，抖的毛病自己就没了。
如果跳动差在0.05mm到0.15mm之间，只要盘的厚度离原厂标注的最小极限还有2mm以上，直接在车上光盘就行，不用拆盘，半小时搞定，收个百八十块顶天了，根本花不了大价钱。
只有啥情况真的要换？就是盘的厚度已经磨到极限值了，或者因为长期被冷水激，跳动差超过0.2mm，踩刹车的时候踏板能传来明显的弹脚感，那时候换才是真的必要，不然你光磨也没用。
哦对，还有个容易被忽略的坑。
换刹车盘的时候，一定要让师傅把轮毂中心孔的锈迹和泥垢全刮干净，不然换啥新盘都白搭。
好多人换了全新的盘，开出去没半个月又开始抖，拆下来一看，轮毂中心孔上堆了半厘米厚的锈，师傅装的时候拿风炮梆梆两下就拧上去了，连擦都没擦，盘和轮毂根本就没贴平，转起来自带偏心，不抖才怪。
最后补个小提醒：平时要是开着开着发现踩刹车开始抖，别硬扛着跑高速或者下长坡，找个靠谱的店架起来看一眼就行。真等抖到你握不住方向盘的时候，再想修，可能就不是百八十块能解决的事儿了。
作者|汽修
排版|汽修
审核|见微
