9月23号这天我在南京珠江路的旧电脑城找张哥修手机。屏幕摔得漏液，一大块灰蓝色印在左上角，看消息都费劲。等着换屏的十几分钟里，我蹲在旁边看他整理一堆拆下来的旧零件，他捏着一块米粒大的黑色芯片递过来，问我：“知道这玩意为啥叫半导体不？”
我张嘴就想背那句套话，话到嘴边咽回去了——说了跟没说一样，这不就是百科抄来的官样文章吗？
别被“芯片就是半导体”绑死了
说实话，绝大多数人对半导体的认知，都被窄化了。不是只有先进手机芯片才叫半导体。
张哥修了快三十年电器，早年修黑白电视，后来修VCD，现在修手机，见过的半导体多了去了。最早的半导体元件就是一块锗，切好了磨平，焊在电路板上就能用，用来做整流二极管，那时候连集成电路都没有，不也叫半导体吗？
老式收音机锗半导体二极管实物图
半导体最核心的特质，其实根本不是什么“介于导体绝缘体之间”的正确废话，而是和常规金属反过来：温度越高，导电性越好。就这么一个反常识的特性，愣是把整个人类文明拖进了信息时代。
你家天花板上的LED灯泡，发光的那个片就是半导体。你家屋顶装的太阳能板，切得方方正正的硅片就是半导体。你开的电动车，控制电流的IGBT模块也是半导体。这么说吧，你能摸到的所有现代电器，几乎没有离得开半导体的。
只是它大多藏在封装壳里面，藏在电路板的角落，你看不见，所以就只记住了那些被炒得火热的先进芯片而已。
一块合格的半导体，磨出来比你想的难
很多科普文写半导体制造，上来就是光刻、蚀刻、纳米级制程，看得人云里雾里，觉得这玩意简直是神造出来的。其实核心逻辑特别简单，就是“控杂质”。
硅本来就是沙子里提取出来的，你要让它的导电性刚好符合你的要求，多一个杂质原子不行，少一个也不行。差了万亿分之一的纯度，做出来的元件可能就废了。
去年我跟朋友去苏南一家做半导体硅材料的小厂参观，进车间之前要吹十分钟风，把身上的毛絮灰尘全吹掉，进去之后连大气都不敢喘——一片十二英寸的晶圆，只要落了一粒灰尘，整个就废了。

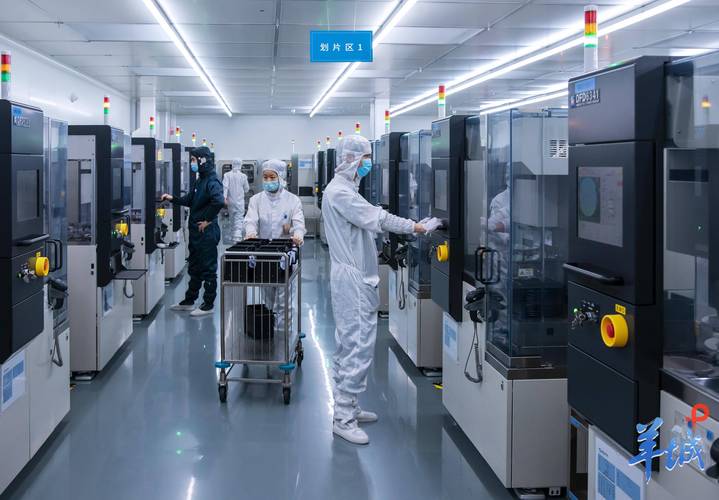

半导体晶圆加工车间洁净工作台场景
不过话说回来，哪怕是最简单的半导体二极管，你要做的参数够准，良率够高，也不是随便哪个厂子都能搞定的。我之前听那个厂的老板说，他们为了把某款工业用二极管的硅片纯度提0.0001个百分点，磨了五年，换了三批设备，亏了快两个亿才成。
哪有什么从天而降的技术，都是拿时间拿钱堆出来的，一步都跳不过。
卡脖子卡的不是技术，是时间的账
卡脖子卡的不是技术，是时间的账
现在只要一提半导体，所有人都跟着说卡脖子，喊打喊杀的，好像明天就能突破似的。我就想问问，你知道人家从做锗二极管到做最先进的芯片，走了多少年吗？快一百年了。
这一百年里，每一代技术都是叠在上一代的肩膀上出来的，光刻机要做的更小，就得先把镜头材料做出来，镜头材料做出来，就得先把光源做出来，光源做出来，又得改光刻胶，一环扣一环，你缺了哪一环都不行。
说实话，那些喊着“三年弯道超车”的，全是蹭流量的瞎扯。你弯道超什么车？这条路就是直的，你只能一步一步跟在后面走，把人家走的坑都踩一遍，把该交的学费都交一遍，才能走到前面去。
很多人还有个误区，觉得我们半导体全不行，其实不对。刚才说的太阳能硅片，我们做的就是全世界规模最大、成本控制最好的，人家都得买我们的。还有很多工业用的大功率半导体元件，我们早就搞定了，只是没人炒而已。
只是刚好高端手机芯片这块，我们起步晚，差了十几年的路程，所以看起来难而已。
那天张哥给我换完屏，收了我一百八十块，还把那块拆下来的旧芯片送我了，说留个纪念。我揣兜里，出了电脑城，珠江路两边的梧桐叶子黄了一半，风一吹掉下来几片，落在自行车筐里。
我掏出来那块芯片看，小小的，黑黢黢的，放在手心一点分量都没有。谁能想到，这么小一块东西，能牵动全世界的神经，能让这么多国家绞尽脑汁抢着研发呢？
其实说穿了，半导体就是一块会听话导电的石头而已。人类花了一百年，把这块石头玩出了花，接下来的一百年，还得接着玩下去。
你要是哪天拆旧东西，掏出一块小小的半导体元件，不妨捏在手里看看。所有改变世界的东西，一开始都是这么不起眼的一小块。
