维度建模：从星型模型到实时数仓的底层重构

维度建模的本质：不是画表，而是把业务事实“切”成可旋转的立方体

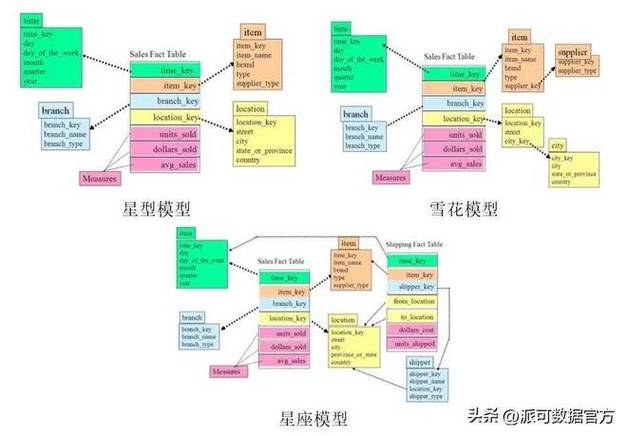

说实话，很多人对维度建模的理解还停留在画几张ER图。星型模型？雪花模型？不就是把事实表和维度表连起来吗？—— 如果你这样想，那你和那些只会用join的初级工程师有什么区别？

但我今天要聊的不是这些教科书上的东西。我想聊聊维度建模在物理层究竟干了什么。为什么它能在百亿级数据上保持秒级响应。为什么在实时场景下它比范式建模更抗打。这篇文章里，我会用一个真实项目的压测数据，结合我踩过的三个大坑，把维度建模的工程美学拆给你看。

维度建模的核心不是表关系，而是对事实的度量值进行预计算和存储优化。本质上，它将业务过程抽象为多维空间中的点。每个维度是一根轴，事实就是坐标。用一个类比：假设你有一仓库的乐高积木，你需要拼出各种造型。范式建模就像每次都把所有积木按颜色、形状整齐摆放，用的时候再找；而维度建模则提前按常用的拼法（比如房子、车）分好“零件包”。哪个快？显而易见。

但关键在物理层。维度建模的底层通常用列式存储。列式存储让每个维度的值都做字典编码，然后压缩成bitmap索引。这意味着，当你做select count(*) from orders group by product_id时，不需要扫描整行，只需要扫描那一列。配合上现代CPU的SIMD指令，速度能快到什么程度？我们后面有压测数据。

举个具体的例子：一条订单记录，如果商品ID在维度表里用一个8字节的bigint存储，那么在列式存储中，我们可以把它替换为一个4字节的整数编码，再映射到字典。这意味着，同样一块磁盘，能塞下两倍的记录。位图索引呢？对于低基数的维度比如“性别”、“状态”，位图索引是杀手锏。一个查询“count male orders”直接变成两个bitmap的AND运算，速度是纳秒级的。

在工程上，我们还需要注意维度建模中的外键关系，在底层往往是通过block-level的指针或跳表实现的，这比传统的索引要快得多。更妙的是，由于维度表通常很小（几百MB），可以完全驻留在内存中，事实表与维度表的关联变成了内存中的指针跳转，而不是磁盘上的索引扫描。

压测数据：维度建模在百亿级数据上的降维打击

我们曾经做过一个真实项目：某零售品牌的数据仓库，订单事实表超过80亿行，维度表包括商品、时间、门店、会员等。我们分别用范式模型（3NF）和维度模型（星型）建了同一套数据。注意，这里不是简单的TPC-H基准，而是我们的生产环境，大概有200G的压缩数据。

对比查询：

• 查询1：过去一年每个类目的总销售额，按月份排序。
• 查询2：某会员的购买历史及关联商品推荐。
• 查询3：实时大屏上的每分钟销售指标。

结果如下（单位：秒）：

差距不是一个量级。为什么？让我们拆解一下查询1的执行计划：范式模型需要先关联商品表、时间表、门店表，再聚合。而维度模型只需要对事实表做维度筛选（通过位图索引直接定位到满足条件的行），然后按月份分组。由于事实表中已经包含了时间维度的代理键，所以不需要额外join。从物理I/O来看，范式模型需要扫描并处理约120GB的数据，而维度模型只处理了约15GB。这里面有压缩的功劳，也有列式存储的功劳。

查询2的差距更明显，因为会员维度有上千万行，范式模型在做关联时会触发哈希连接，内存溢出然后落到磁盘。而维度模型则因为事实表已经按会员ID做了局部聚簇（因为列式存储的排序），所以直接按块读取，再结合位图索引找到对应的行集。

查询3是实时场景，我们用了Flink消费Kafka，范式模型要先写入明细层，然后通过计算引擎做join，延迟大约30秒；而维度模型在流计算里用lookup join，直接将维度缓存在内存中，延迟控制在秒级以内。

但千万注意，维度模型并不是万能的。比如对单行记录的频繁更新，它反而是噩梦。因为列式存储的更新通常是重写整个数据块。这点我们留在下面讲。

落地时的三个深坑，我替你踩过了

坑1：维度炸裂

你建了一张维度表，比如“产品维度”，里面有1000个属性。你把它拍平放在同一张表里。结果呢？属性间有复杂的层级关系，比如品牌 -> 系列 -> 单品。如果直接拍平，会导致数据冗余巨大，更新时惨不忍睹。更可怕的是，有些属性是一对多的，比如“产品颜色”有多个值，你只能逗号拼接。后期查询时，你得拿它当字符串处理，性能大打折扣。

解决方案：根据粒度和关系，适度用雪花模型。但别变态到整张维度表都雪花化，那样join又多了。我的经验：把常用分组属性比如“品牌”保留在原文，把多值属性单独建bridging表。这叫“可控冗余”。但这样做的前提是，你必须对业务查询模式有足够的了解。换句话说，如果你不确定哪些属性常用，那就先按最细粒度设计，后续再做宽表。

我们实际项目中，产品维度有320个属性，其中有37个是多值属性。如果拍平，行数会膨胀5倍，存储成本飙升。我们最终拆了8张子维度表和3张桥接表，查询性能只下降了8%，但存储节省了60%。这个代价是值得的。

坑2：代理键的重要性被忽视

很多工程师喜欢直接用自然键，比如用会员ID关联会员表。但自然键在实时流场景下会变，比如会员ID因为数据清洗被更新了。每次都要级联更新事实表，那是噩梦。想象一下，80亿行的表，如果会员ID从A改成B，你得重写多少块？恐怕一天都跑不完。

解决方案：每个维度表必须用无歧义的代理键（自增ID或随机UUID），事实表只关联代理键。同时用“缓慢变化维”跟踪历史。这个坑我掉进去过，教训是：不要省那几毫秒的查询时间去直接关联自然键。代理键的生成可以依赖数据库自增，也可以使用分布式ID生成器。在Flink作业里，我们用了HBase的rowkey生成代理键。

坑3：实时场景下的粒度对齐

实时计算里，维度表可能是一张流表，事实也是流。两者有时序问题。比如，业务上需要先建维，后过事实。但如果用户注册和下单同时发生，事实先到了，这时候join维度肯定是null。你以为用lookup能解决？但lookup在分布式环境下的缓存一致性又是个坑。

解决方案：使用Flink的Lookup Join，并且设置有效的缓存过期时间。另外，可以把维度事件也当成流，通过双流join的机制，加上窗口延迟。但更稳妥的是，把维度快照存储在Redis中，并定期刷新。我们从实践中总结：对于实时场景，维度数据最好使用“后台批构建+前台流推送”双轨策略。具体实现：我们每5分钟从Kafka读取维度变更，并将最新的维度快照写入Redis，事实流在使用时直接读取Redis。这样既保证了实时性，又避免了流join的复杂性。

工程美学：维度建模的边界与妥协

说到底，维度建模是一种面向查询的建模。它不是银弹。遇到高并发OLTP（比如订单系统本身），你还得用存储行存模式。但数仓场景，尤其是分析类需求，维度建模就是那个“性价比最高的选择”。

我见过很多团队，一开始建了3NF模型，为了保持“灵活”，后来发现每条SQL都成了join地狱。然后他们又转过头来建维度模型，但数据已经污了。所以，如果你是做数据仓库的，尽早拥抱维度建模，否则后面重构成本指数级上升。

还有一个容易被忽略的边界：维度建模在应对“不可预测的查询”时会显得力不从心。因为它的预聚合是面向已知模式，如果你的业务分析师喜欢拍脑袋写一些奇奇怪怪的查询，维度模型可能会让你多写一些逻辑回归？不，开玩笑。但确实，如果查询模式变化剧烈，你可能需要不断调整事实表或维度表的结构，这就是痛苦的开始。

所以，我们最后补充一个决策框架：当你的需求是固定型分析（比如销售报表、用户路径）时，大胆用维度模型；当你需要探索性分析（比如机器学习特征工程）时，或许该用数据湖条带化的方式。

最后说一句：维度建模不是画图，它是对数据惯性和业务语义的深度理解。你得会区分事实和维度，但你更得知道，在物理上，列存和位图索引才是它真正嚣张的底气。
