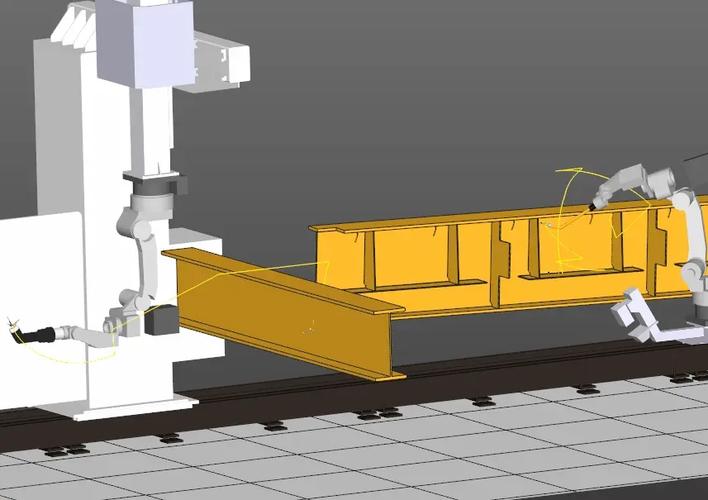

上周带刚毕业的小徒弟蹲新线调试区，他盯着屏幕上滚出来的撞机动画直咋舌——离真正上电试机还有整整三周，那台三米多高的桁架机械手，已经在虚拟空间里把末端夹爪撞在输送带护栏上三次了。他本来以为运动仿真就是对着软件点几个按钮摆模型，当场脸就僵了。
别把它当高级版玩具积木
很多刚入行的小孩第一次碰这类软件，上来就把CAD模型导进去，拉个旋转副就开始点播放，看胳膊能动就觉得仿真做完了。
扯啥呢。
你那模型连基本的装配间隙都没留，按理论值卡得严丝合缝，现实里零件铣出来差个两三个丝，虚拟环境里顺得像抹了黄油，现实中一开机就卡壳。上次那三次撞机，根本不是模型拼错了——是设计阶段算的桁架行走轨迹，留的安全距离只算了静态的零件尺寸，没算输送带运行时上下晃的十毫米振幅，没算夹爪抓着重物垂下来的挠度。
说真的，我见过最离谱的老方案，为了怕机械手撞，把护栏往外挪了半米，最后整条车间的通道窄得推个液压车都要倒三次。以前没有仿真的时候，谁不是靠拍脑袋留余量？总觉得余量留得越大越安全，最后空间浪费了，线体布局挤得转不开身，换个模具都要拆半面墙。
那些藏在帧与帧之间的坑
很多人对仿真的印象，就是对着三维模型算个运动轨迹，顺一遍有没有硬干涉。真到现场你就知道，那些能把调试师傅熬到掉头发的问题，全是藏在细节里的软偏差。
你得把现实里所有能影响运动状态的因素，全揉进虚拟模型里：导轨的间隙是多少，电机加减速的时候会抖多少，工件在传送带上停的位置偏个几公分的时候，夹爪能不能准确够着，甚至夏天车间温度高，铝制架子热胀冷缩伸个两三毫米，会不会刚好卡在限位开关上。
上次我们算一个小型翻转机构，虚拟模型里顺得很，翻到九十度的时候刚好停在接料位。结果第一次上电试的时候，机构刚翻到七十度就“哐当”撞在限位块上，查了半天才发现——仿真的时候默认把减速机的背隙设成0了，现实里那减速机空转一圈，背隙就有半度多，翻到位置的时候因为惯性直接冲过了头。
运动仿真最值钱的地方，从来不是把模型转起来给领导看个热闹，是你得把这些平时藏在缝隙里、容易被忽略的小偏差，全提前揪出来。以前没有这技术的时候，这些坑全是在上机试的时候，靠撞、靠调、靠师傅们熬几个通宵，把限位块磨了又改，改了又磨，直到能顺顺当当跑起来。现在倒好，你在电脑上把这些参数填进去，跑个几轮，哪个地方会撞，哪个地方会卡，哪个地方走到头了离旁边的输气管道还差几毫米，一目了然。哪有那么玄乎？
它从来不是替代老师傅的东西
我最烦听人吹，说有了运动仿真，设计师就不用跑现场了，坐在办公室里就能把所有问题搞定。
扯啥呢。
上次见个刚从办公室下来的年轻设计师，仿真模型里把气缸的伸出速度设成最快，算出来一个生产节拍比实际值快了两秒，回去就跟生产部说要把整条线的节拍提10%。现场的老师傅当场就笑了——你那气缸速度调那么快，夹爪抓着个薄铝片，伸出去的冲击力能把铝片打飞半米远，你敢这么干？
仿真软件里的参数是死的，你填什么数，它就给你算什么结果。它不知道薄铝片是软的，不知道车间的气压有时候会飘个0.2兆帕，不知道换班的工人放料的时候总会比设计位置偏个一公分。这些东西，从来不是软件能凭空算出来的。
我现在带徒弟，第一节课不是教他怎么点软件里的功能按钮，是先拉着他在车间走三圈，把每台设备的震动幅度，每根气管的走线位置，每个工人放料的习惯全记下来，再回去填到仿真模型里。不然你做出来的东西再漂亮，跟现实对不上，就是个中看不中用的花架子。
说真的，我干了快二十年，从来没见过哪个仿真模型能百分百跟现实对上的。它就是个帮你提前踩坑的工具，不是什么能替代人干活的魔法。你要是把它当万能的，最后铁定要在现场摔跟头。
上次小徒弟看完那三次撞机的回放，回去把自己之前做的模型全翻出来改，昨天跑仿真的时候，自己揪出来一个问题——他设计的导轨滑台，走到行程末端的时候，刚好会撞到旁边的电线槽。换以前，这个问题肯定要等到上电试机的时候，滑台撞得电线皮都破了，才会发现。
风从车间的通风口吹过来，带着点切削液的淡味，屏幕上的机械手还在慢悠悠转着。
哪有什么黑科技啊。
就是把以前要花好几天撞出来的教训，提前在电脑上省下来而已。
