上周六在出租屋的折叠小桌前，我拿美工刀划开了第三块退休三年的红米Note5后盖。电池鼓得像发面馒头，撬的时候还溅了点透明的凝胶出来。
之前我对芯片的全部印象，都来自网上刷到的宏大叙事——动辄就是百亿投资、技术壁垒、卡脖子。直到亲手把主板从壳子里撬出来，盯着那个指甲盖大的黑色方疙瘩看了半小时，才发现之前被灌输的认知，跟实际的东西差得远。
你摸到的那块黑疙瘩，根本不是芯片本身
你平时在主板上看到的黑色方形封装壳，本质是给硅片穿的一层“防弹衣”。真正的芯片核心，是封装壳里面那片比指甲盖还小、薄得能透光的硅片。
我拆到第三块的时候，特意找了网上的教程，用热风枪对着芯片吹了十分钟，小心翼翼把黑壳撬开的瞬间，差点叫出声——那片硅片薄得像蝉翼，对着台灯看的时候，能看到上面细密的纹路像微缩的城市路网，连路口的衔接处都清清楚楚。
别小看这层黑壳。
硅片脆得像刚从烤箱里拿出来的薄脆饼干，稍微用点力碰就会碎。更别说上面的线路细到比头发丝粗几百倍，落一点灰尘、沾一点手汗，都可能让整个电路直接报废。我上次看实验室的师弟做硅片测试，他穿着无尘服、戴着手套，操作的时候连大气都不敢喘，生怕呼吸重一点把硅片吹飞。
之前还有新闻说，有人回收旧的高端芯片，磨掉表面的丝印，重新封装成更低端的芯片卖——说白了就是钻了大家的认知差，多数人根本分不清黑壳下面的硅片到底是什么，只认那个方方正正的塑料块。
所谓的“制程”，根本不是尺子量出来的
我之前被科普文忽悠了大半年，一直以为所谓的7nm、5nm制程，是工程师拿着纳米级的卡尺，一根线一根线量出来的宽度。直到去年去代工厂的开放日逛了一圈，才反应过来这里面的认知偏差有多大。
现在的制程数字早就不是严格的物理线宽测量值，更像是行业通用的“产品段位标签”。就像奶茶店的“大杯”，有的店大杯是700ml，有的店是500ml，本质是个让消费者快速区分产品档位的标识，不是真的拿统一的量具量出来的固定数值。

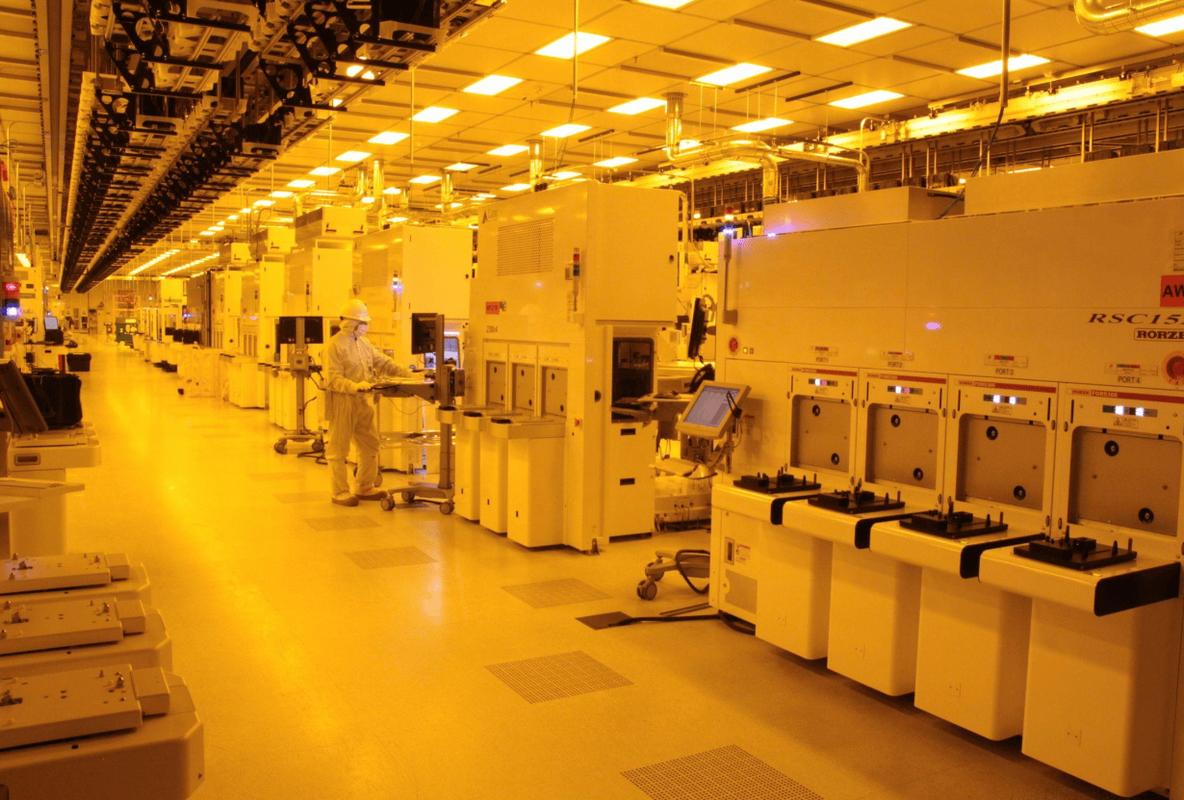

真正在硅片上“画”线路的过程，根本不是拿笔写。是把涂了光刻胶的硅片放在光刻机下面，用特定波长的紫外光，把提前设计好的电路图案像投影一样打到硅片上。那个黄光区的车间里，连一粒直径1微米的灰尘都不能有——不然掉在硅片上，就相当于在刚画好的百米跑道上扔了块巨石，后面所有的图案全歪。
我当时站在车间的玻璃外面看，那台几层楼高的光刻机正亮着淡紫色的光，旁边的工程师盯着屏幕上的参数，连走动都放轻了脚步。说实话，那一瞬间我突然觉得，之前网上吵来吵去的“制程数字之争”，真的挺没必要的。大家盯着标签吵来吵去，反而忘了真正的技术，是怎么在那么小的硅片上，刻出能跑完整套手机系统的复杂电路。
别被极端叙事带偏了，芯片的本质是个“攒局”的生意
没有任何一家企业能独立完成芯片从沙粒到成品的全流程。
这话不是我编的。你现在手上用的手机芯片，拉单晶的硅料可能来自西南的工厂，光刻胶是东亚的化工企业配的，核心的光学组件是欧洲的精密厂做的，设计图纸可能是美国的团队画的，最后切割、封装、测试，可能是长三角的工厂完成的。就像你自己组台式机，CPU买一个牌子，主板买另一个，内存再挑个性价比高的，最后拧到自己的机箱里，谁也不能说这台电脑完完全全是某一个人做的。
不过话说回来，这也不是什么值得焦虑的事。全球分工本来就是这么运行的——你吃的汉堡，面包是华北的面粉做的，牛肉是内蒙古养的牛，酱料是上海的工厂配的，最后在楼下的快餐店装到纸盒子里，没必要揪着某一个环节说离了谁就转不动。
之前有个做新能源的朋友跟我吐槽，网上总有人说他们用的芯片全是进口的，说这话的人根本不知道，现在他们车上用的功率芯片，一半以上都是国内工厂做的，稳定性经过了几百万公里的路测，一点不比进口的差。只是这些事没人拿出来当大新闻炒，大家就默认没人在做。
我现在把拆下来的三块旧主板放在书桌的抽屉里。偶尔拿出来看看那个黑糊糊的封装壳，就想起当时撬开壳子露出来的那片薄得透光的硅片。
哪有什么神话啊。
说白了，就是人类用光线，在普通的沙子上刻出来的小电路而已。
