上周三凌晨两点我窝在沙发上刷猫视频，手机烫得能煎鸡蛋，室友凑过来骂：”你这破手机芯片又要烧穿了？” 我当时盯着屏幕里猫踩奶的慢动作，突然反应过来——我们天天说芯片、聊芯片，好像这东西是个贴在手机背面的独立零件，跟我们的生活隔着十万八千里。但你想想，你每刷一下屏幕、每发一条语音、每刷到下一个搞笑视频，都是这指甲盖大的东西在背后跑运算。

不是沙子变金，是把沙子“刻”成了门

很多人说芯片是沙子做的，这话对但没说透。你脚边踩的二氧化硅，得先提纯到11个9的纯度，也就是99.999999999%，这纯度啥概念？整吨的硅料里，杂质不能比一粒灰尘多，哪怕混进去个铁原子，那一片晶圆做出来的芯片，可能就全成了废品。

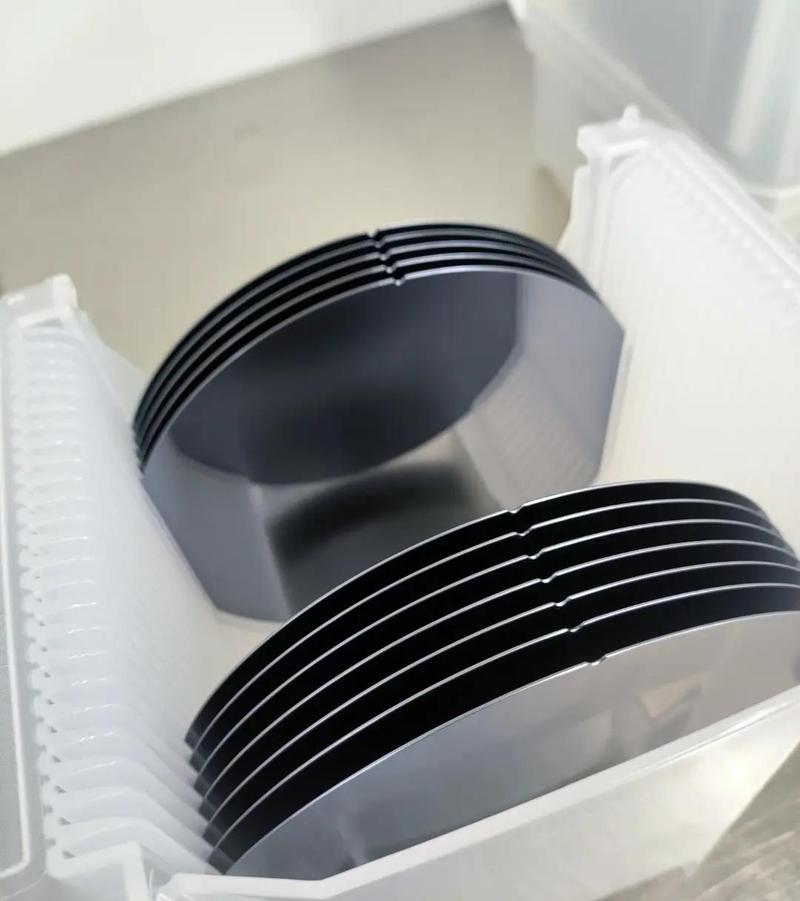

提纯之后拉成没有任何晶界的单晶硅棒，再用金刚石线锯切成比A4纸还薄的圆片，之后就是最魔幻的一步：拿13.5纳米的极紫外光，像小时候拿放大镜在阳光下烧蚂蚁似的，在硅片上刻出几亿个能控制电子通行的开关。哦不对，不是真的门。这些开关小到什么程度？你头发丝直径的万分之一宽度里，能塞下两千多个这样的结构。光在硅片上投下的图案，比你眼睛能看到的最小的点还要小几万倍——这也是为什么光刻机要在无尘车间里跑，哪怕车间里飘进去一粒灰尘，落在光刻的透镜上，整批硅片可能就全废了。真的很疯。

你以为的“芯片坏了”，根本不是坏了

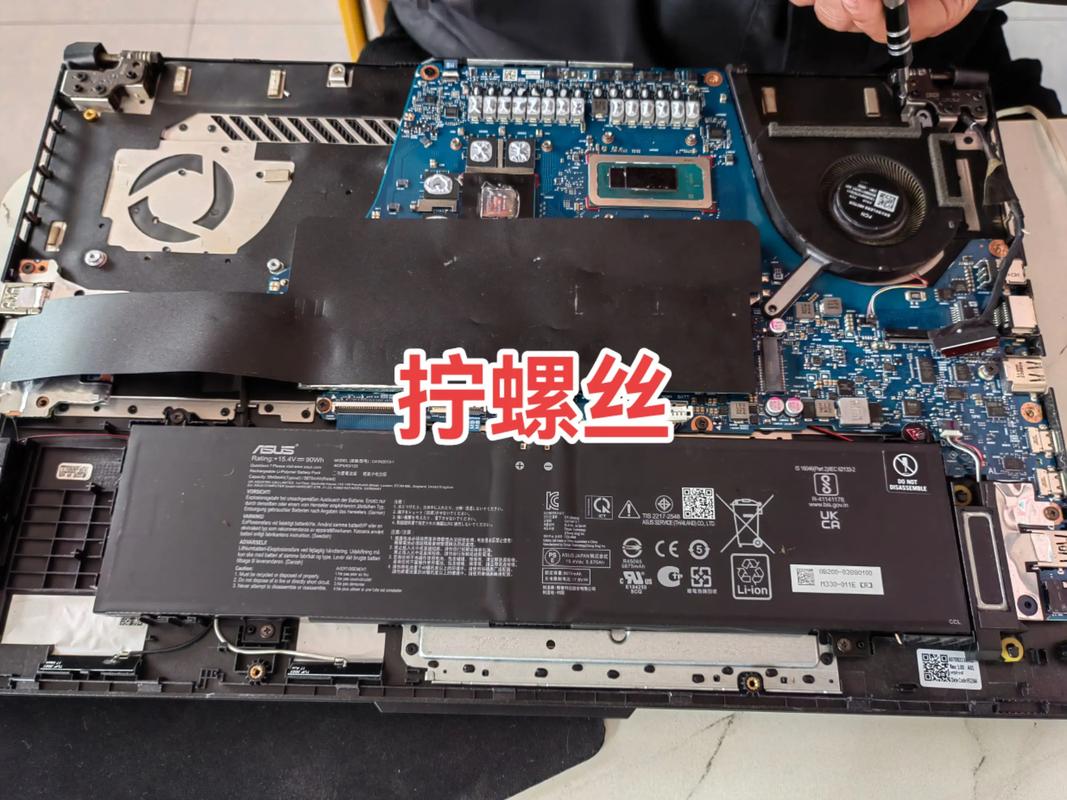

上次我同事拿个旧笔记本找我，说芯片烧了要换，售后报价八百。我拆开后盖扫了一眼，散热口堵得全是猫毛，核心位置的硅脂干得像放了三年的锅巴，芯片温度早就飙到了一百多度。

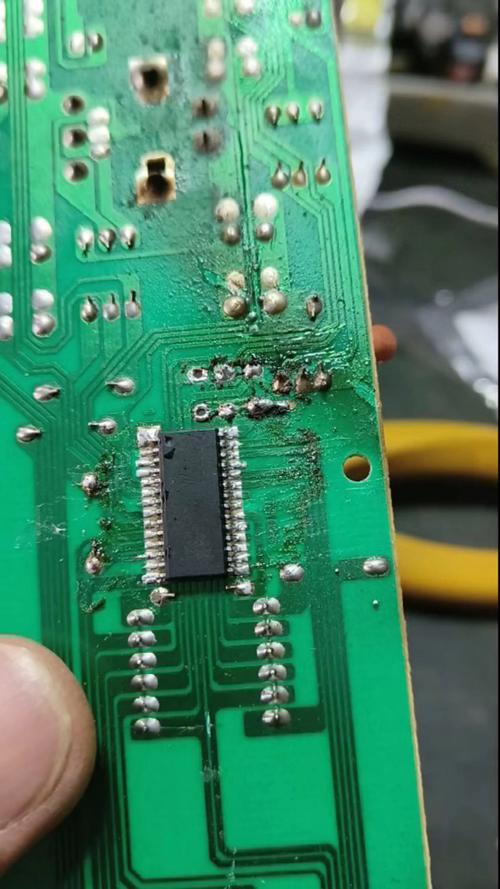

我给他清了灰，重新涂了硅脂，开机正常得很。说白了，这就是芯片内置的过热保护机制——它检测到温度太高，就直接掐断自己的运行，根本不是烧穿了。很多人对芯片的印象，是个一碰就碎、娇气得不行的精密玻璃碴子。其实真不是。你拆开手机后盖就知道，真正的硅片外面，包着厚厚的陶瓷外壳、金属针脚，硬得能当小螺丝刀拧个小螺丝。真正娇贵的是那层刻满线路的硅片本身——怕静电，怕高温，怕你拿螺丝刀直接戳到它，除此之外，它抗造得很。我之前碰到过有人说，自己手机摔了一下，芯片就坏了。其实大部分时候，都是连接芯片和主板的针脚被震松了，跟你把插头从插座上碰掉了是一个道理，跟芯片本身半毛钱关系没有。

别被“卡脖子”的叙事吓着，它不是什么黑魔法

说实话，每次刷到短视频里把芯片吹得像工业神话似的，我都觉得有点夸张。你往前倒个七八十年，第一台通用计算机ENIAC，占满了整个大房间，用了一万八千多个电子管，运算速度还不如现在一个计算器。它本质上不就是把一堆能开能关的电子管堆在一块，让电流按照预设的路径跑吗？

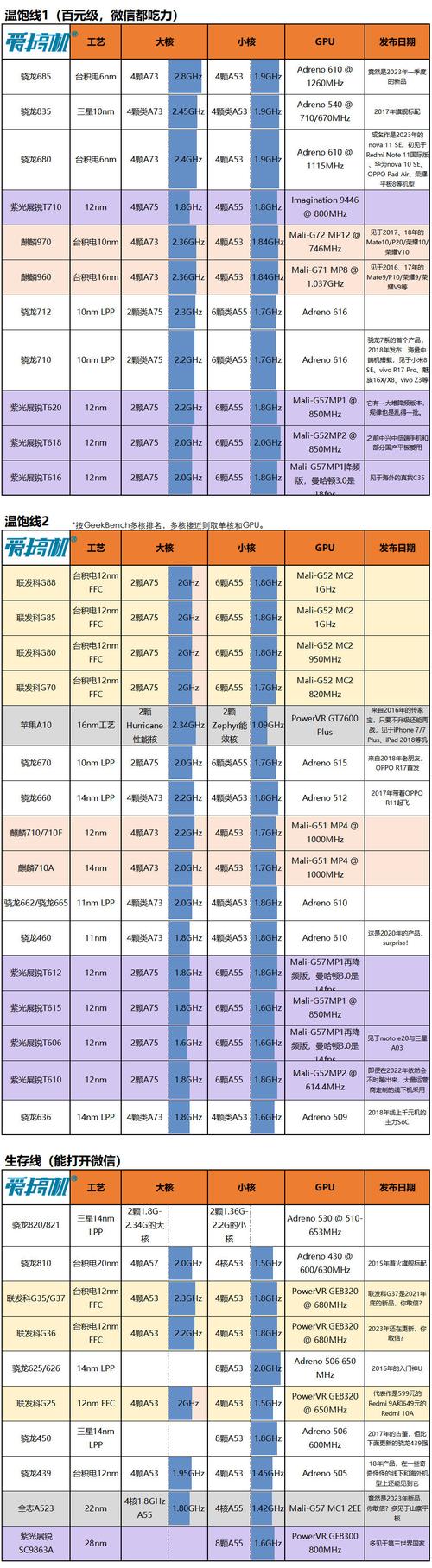

现在的手机芯片，不过是把那堆占满房间的电子管，缩到了指甲盖大的硅片上，让几亿个开关挤在一块协同工作——从根上的原理，跟最早的计算机没差。很多人觉得造芯片就得追最先进的制程，好像不是3纳米、2纳米的芯片就不算真芯片。其实真不是。你家里的冰箱、空调、洗衣机，甚至你用的智能门锁，里面的芯片根本不需要那么高的精度，能稳定运行个十年八年，成本够低，适应不同的温度环境，就够了。之前听个做家电的朋友说，他们现在用的成熟制程芯片，跟十年前的性能差不了多少，但抗造——零下二十度的东北冬天能正常开机，零上四十度的广东夏天不会宕机，比那些跑满性能就发烫的先进制程芯片，靠谱多了。我上次去半导体厂参观，隔着三层无尘服的手套，摸了下刚从光刻线上下来的硅片。凉丝丝的，比玻璃还滑，在灯光下泛着淡淡的蓝紫色。那一瞬间真的有点恍惚——人类居然能在这么薄的一片东西上，刻出比全世界总人口还多的开关。哦对，还有个常见的误区。很多人买手机上来就看芯片跑分，好像跑分越高，手机就越好用。其实大部分人日常使用，也就是刷短视频、聊微信、开导航、打视频电话，三年前的芯片都能轻松hold住，跟最新款的芯片根本看不出区别——除非你是那种要在手机上剪4K视频、跑大型3D游戏的玩家，不然多花大几千买所谓的旗舰芯片，纯纯是交智商税。前几天我把家里旧手机拆了，把里面的芯片抠出来，用个小玻璃瓶装了放书桌上当摆件。朋友来看到问我这是什么，我说是能存下我三年所有猫视频的小沙子。他笑半天。是啊，谁能想到呢。
